Rayonnage cantilever
Système de stockage pour marchandises longues et volumineuses telles que les tubes, les profilés, les panneaux de bois, les tôles ou les moulures.
Présentation
Système cantilever : solution idéale pour le stockage et la manutention de charges longues
Le rayonnage cantilever est conçu pour stocker des unités de charge longues et volumineuses, telles que des profilés métalliques, des tuyaux en plastique ou des panneaux en bois. Ce système offre un accès direct à vos marchandises, facilitant ainsi leur manutention manuelle (pour les charges légères) ou à l’aide d’équipements de manutention (pour les charges lourdes).
Les rayonnages cantilever de Mecalux, composés d’une base, de colonnes et de bras en porte-à-faux, sont des structures très solides et extrêmement polyvalentes, s’adaptant à différents types d’entrepôts et à des marchandises aux dimensions spéciales. Il existe également une configuration sur rack mobile pour une utilisation optimale de votre espace.
Avantages du rayonnage cantilever
- Grande diversité des charges : adaptez facilement le système à une large diversité de charges longues et volumineuses, de poids et de dimensions différents grâce aux composants et accessoires du rack cantilever.
- Accès direct, excellente visibilité : identifiez et accédez directement à vos marchandises stockées.
- Montage facile : les rayonnages sont composés d’éléments emboîtables pour un montage facile et s’adaptent facilement à vos besoins futurs grâce à la possibilité d’ajouter des modules.
- Espace optimisé : installez votre rayonnage cantilever sur une base mobile pour disposer d’un rack compact tout en conservant l’accès direct à chacun de vos produits.
- Installation en extérieur : ajoutez une des différentes toitures à votre rayonnage cantilever extérieur pour protéger vos marchandises et la structure des intempéries.
- Sécurité : les contreventements verticaux et les butées du rack cantilever apportent une grande stabilité et résistance.
Les rayonnages cantilever nous ont permis de stocker nos profils longs de 4 à 7 mètres
Applications du système cantilever

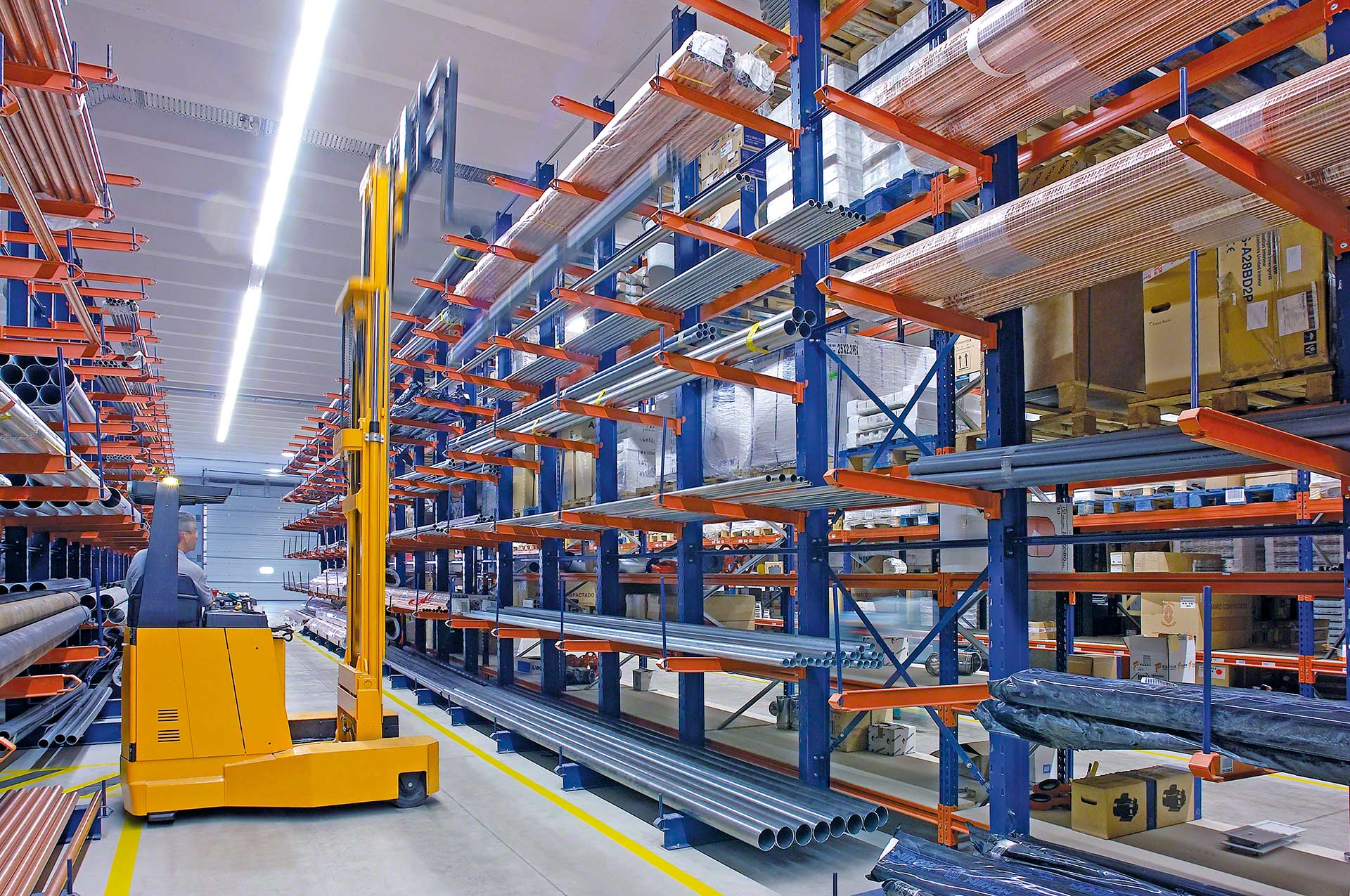

Stockez vos tuyaux, profilés et d’autres types de charges longues ou volumineuses
Le rack de stockage cantilever vous permet de créer des structures polyvalentes parfaitement adaptées au stockage d’une large gamme de marchandises surdimensionnées. C’est pourquoi il s’avère indispensable dans de nombreux centres logistiques et sites de production.

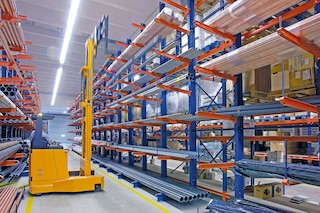

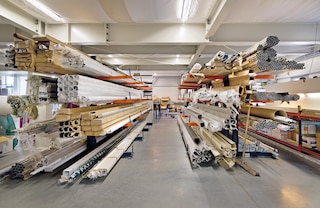

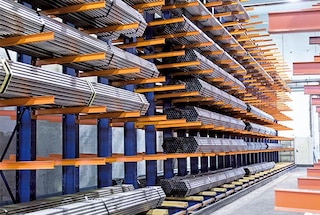

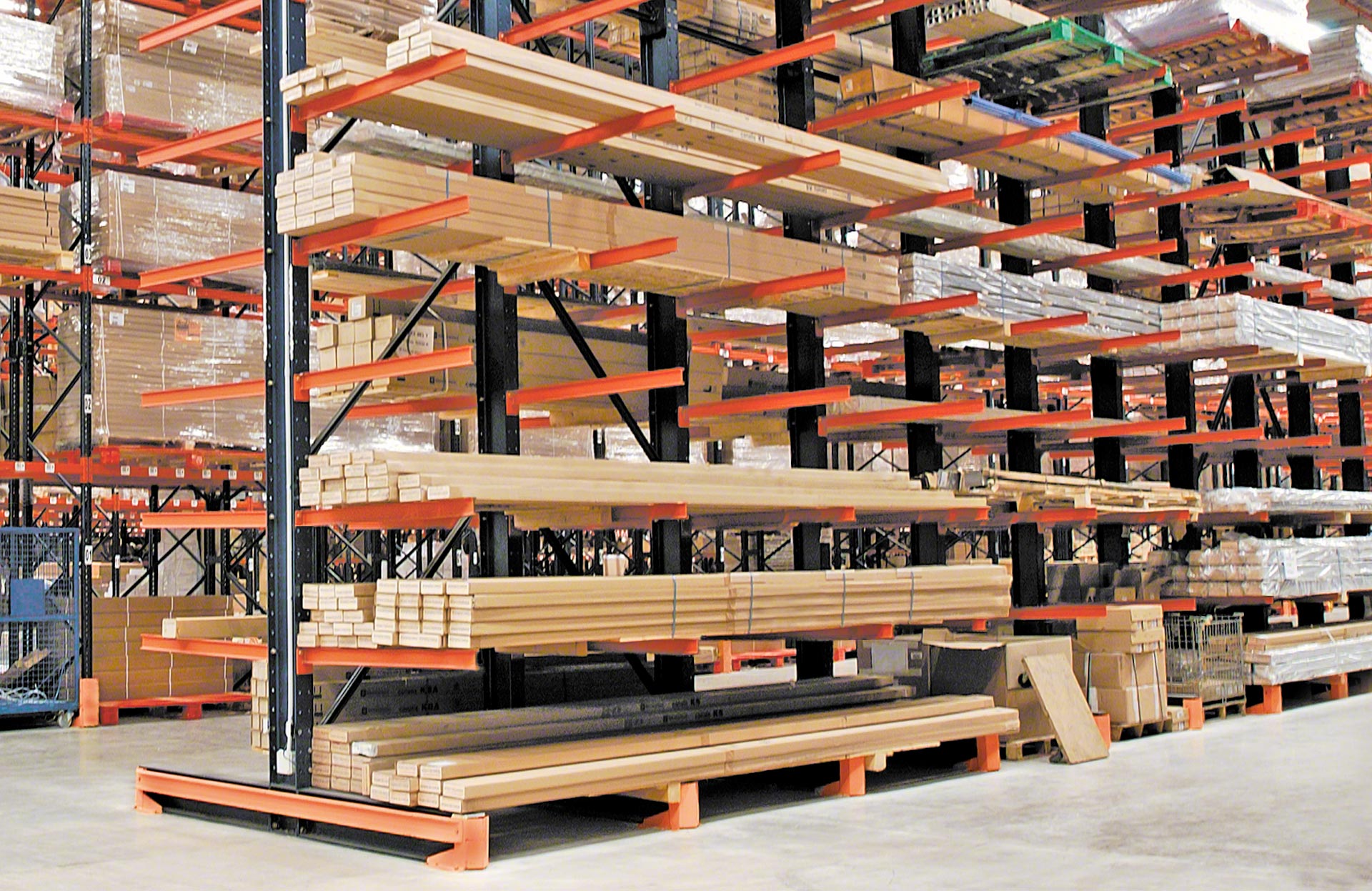

Entrepôts pour produits de grande longueur

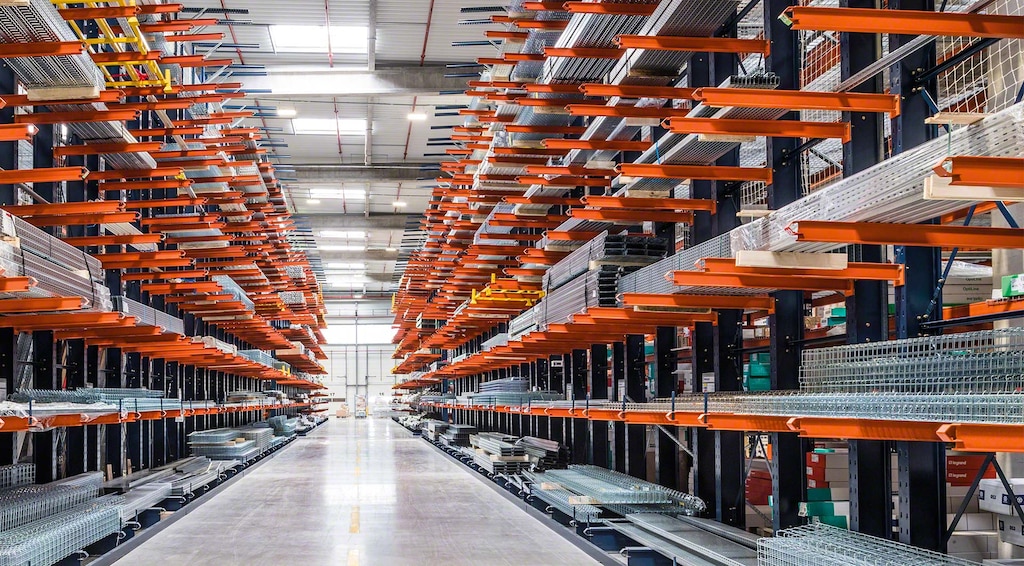

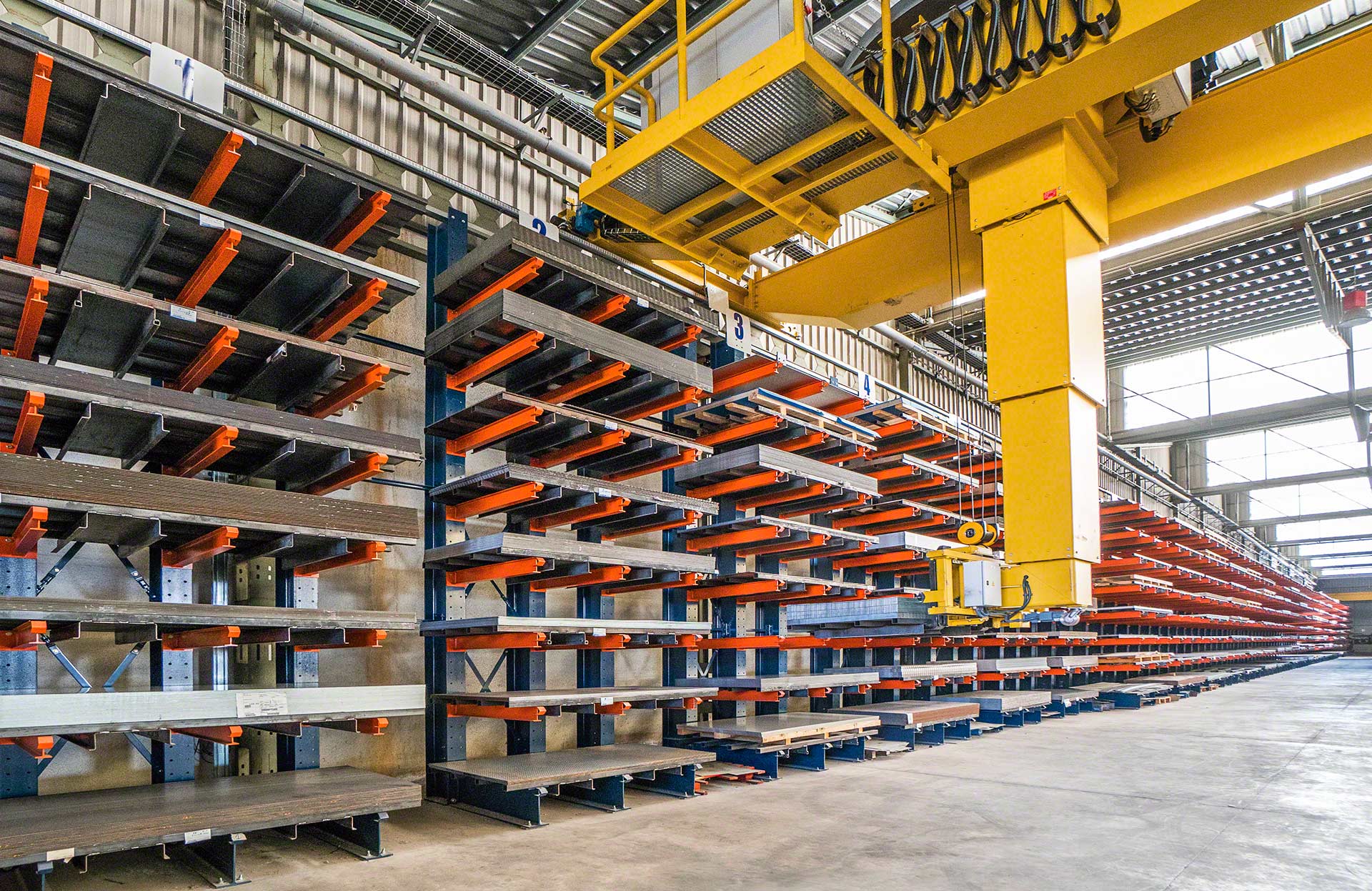

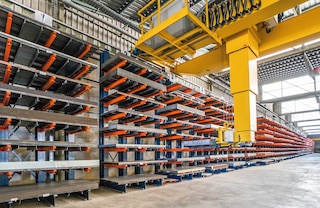

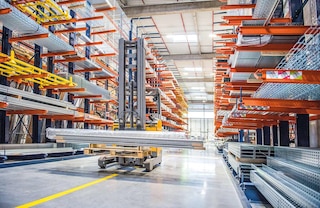

Le rayonnage industriel cantilever assure un stockage optimal des charges longues telles que les tuyaux, les profilés ou les moulures.

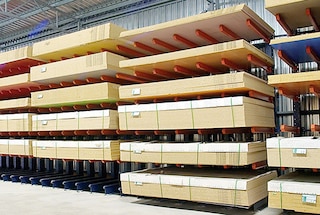

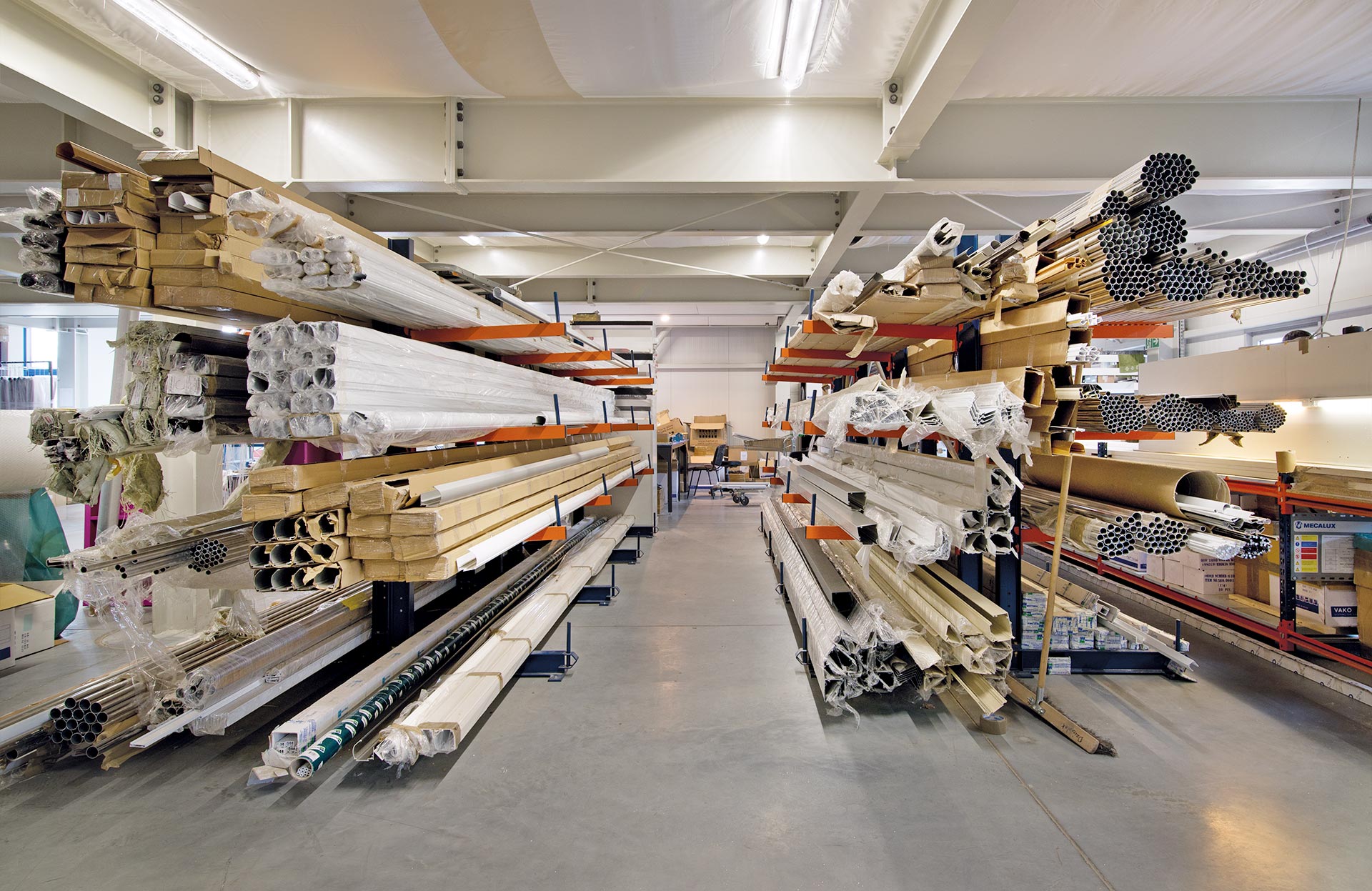

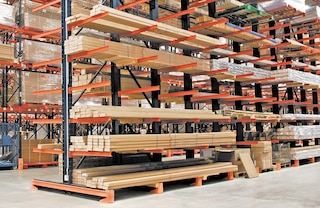

Stockage de produits non palettisables
Solution idéale pour le stockage de marchandises difficilement palettisables en raison de leurs dimensions, telles que les panneaux de bois ou les tôles.

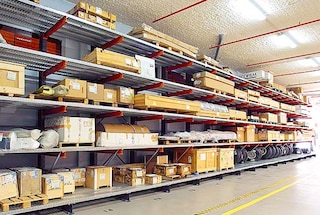

Stockage de charges volumineuses non uniformes
Le rack cantilever convient au stockage de marchandises volumineuses de poids et de dimensions variés.
Configurations du système de stockage cantilever
Une solution extrêmement polyvalente répondant à une multitude de besoins de stockage
Les différentes configurations du rack cantilever s’adaptent aux exigences variées des entrepôts : rayonnage simple ou double, structure avec toiture pour l’extérieur ou encore système sur base mobile pour un stockage compact.

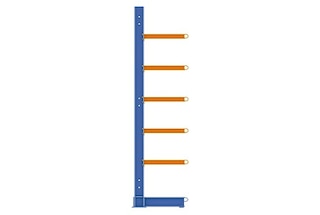

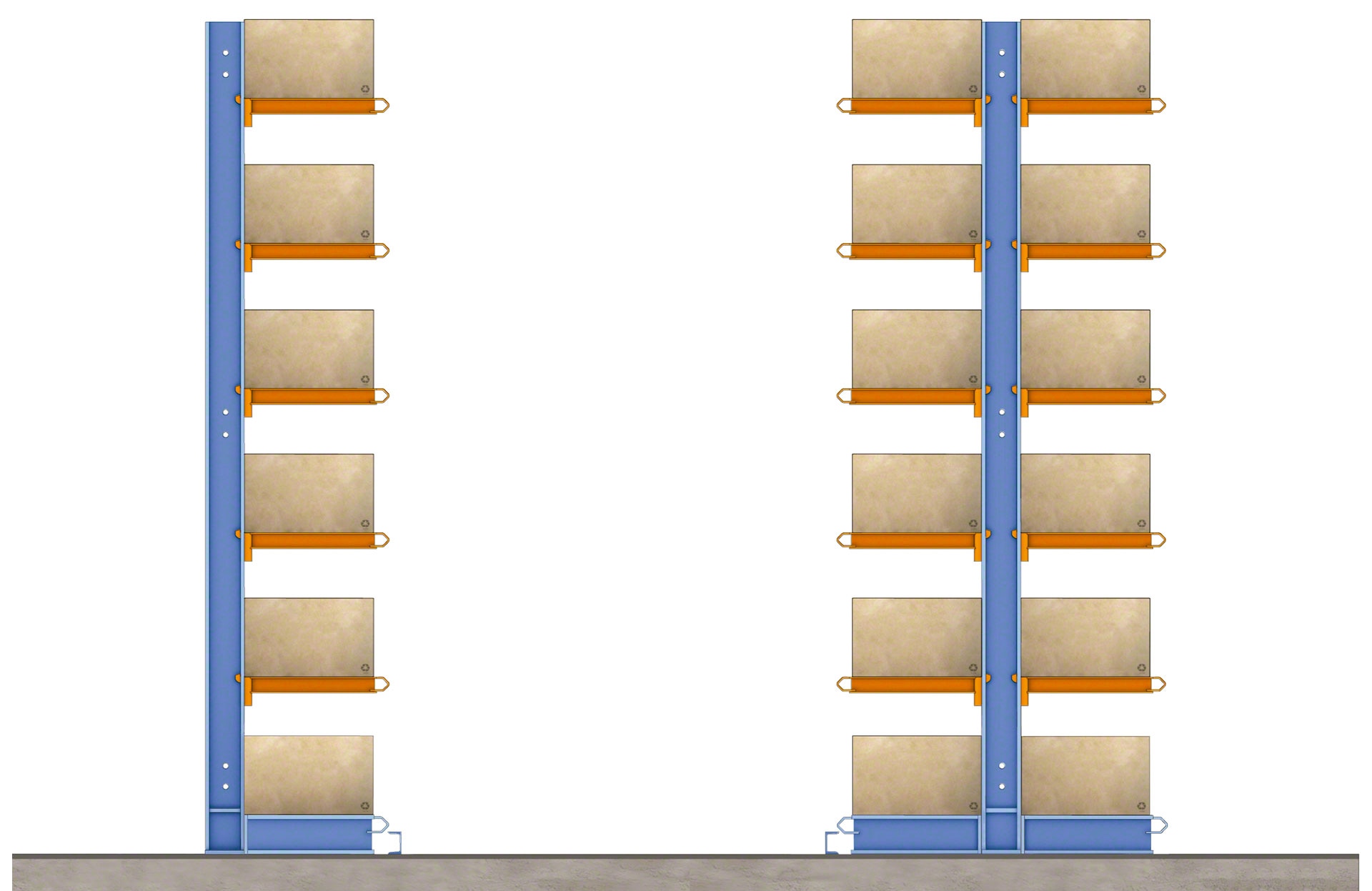

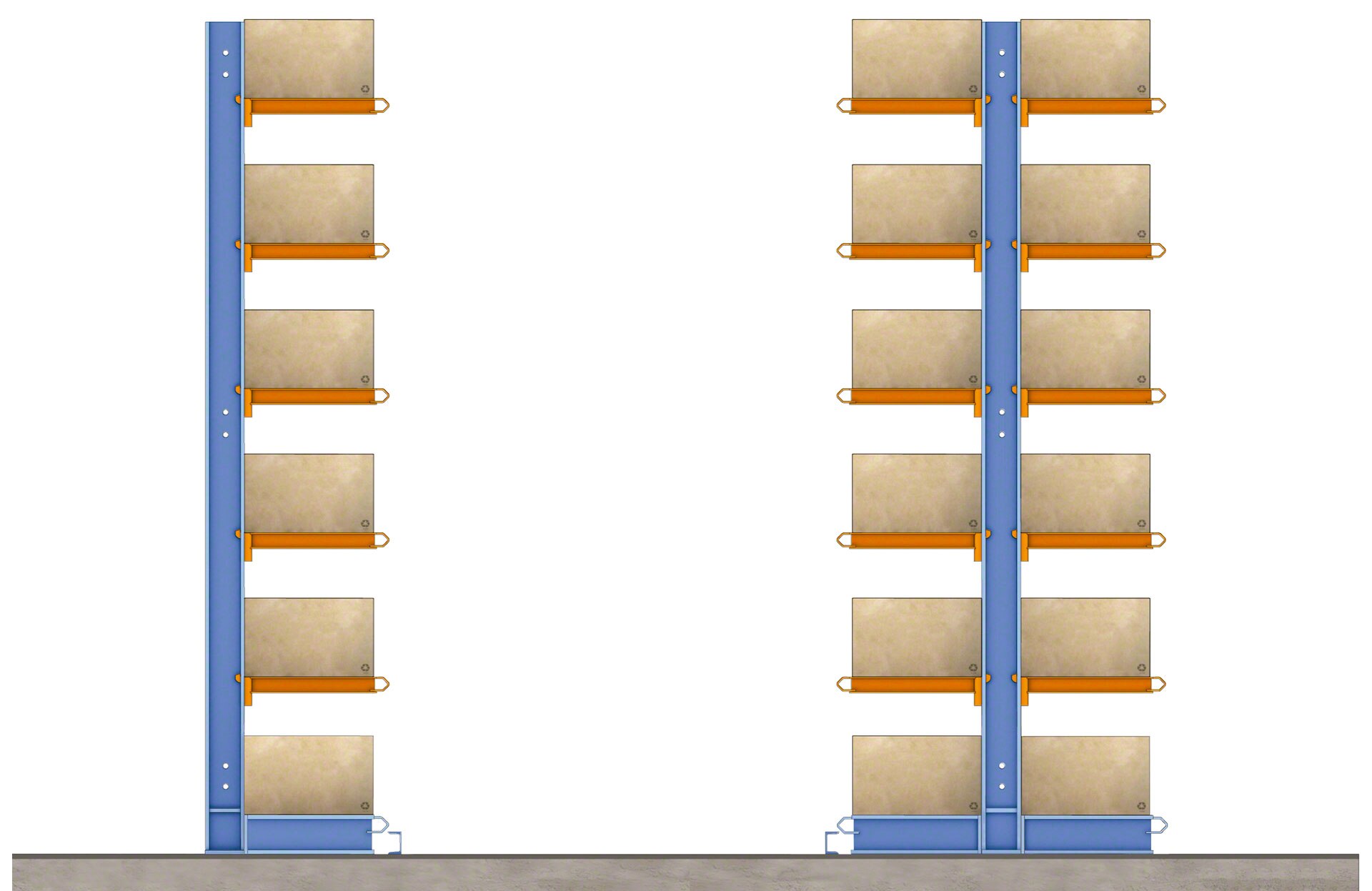

Rack cantilever simple
L’accès aux produits est possible d’un seul côté. Il est généralement installé contre un mur afin d’exploiter au mieux l’espace disponible.

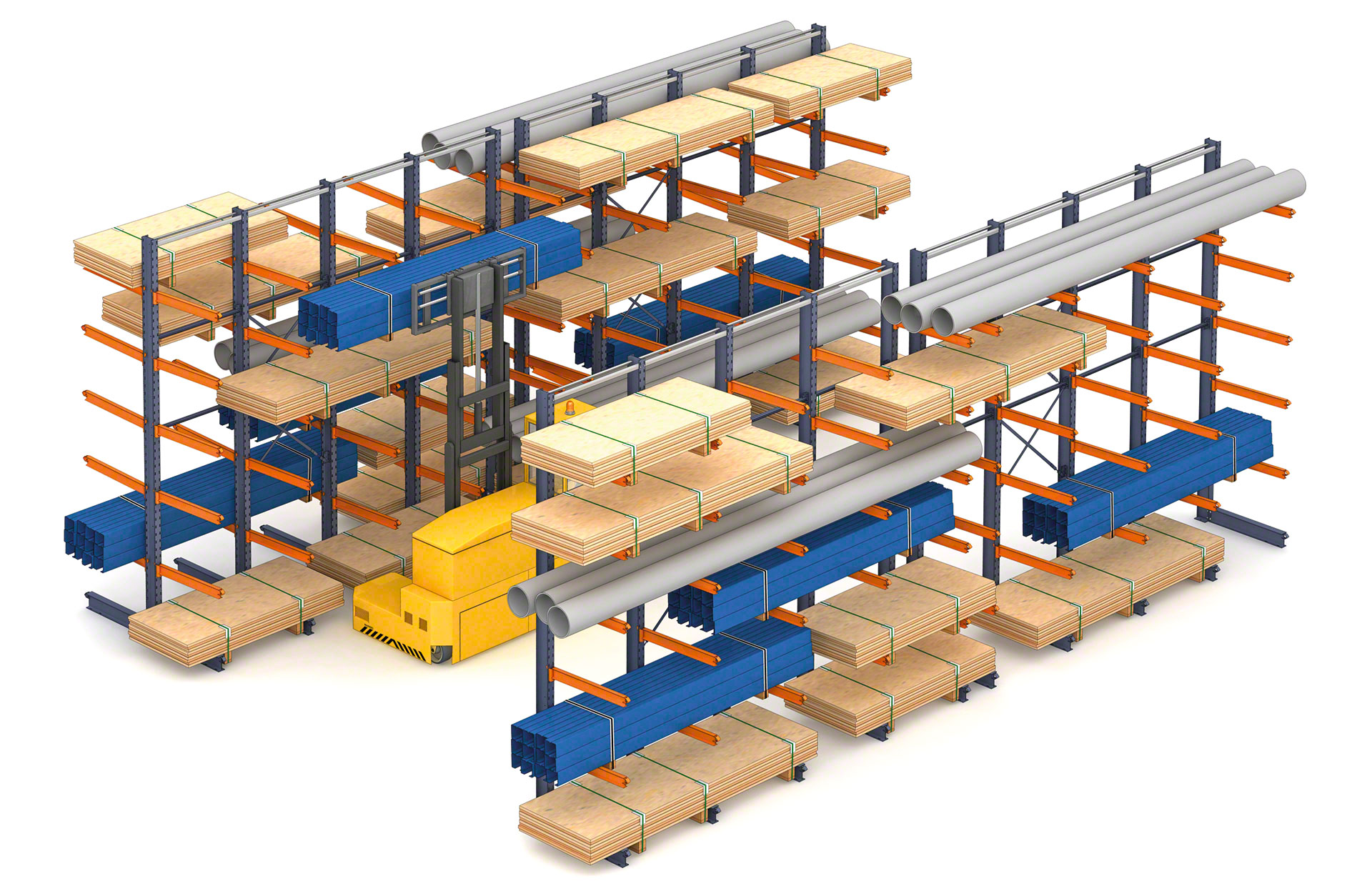

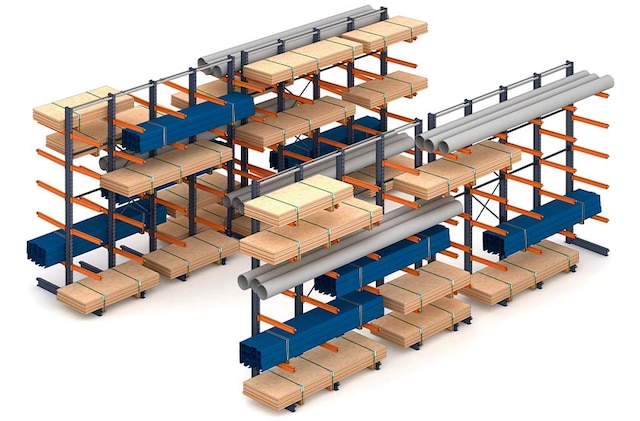

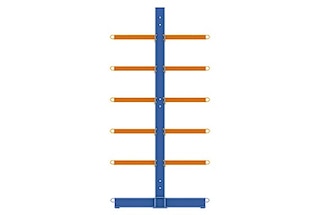

Rack cantilever double
L’accès aux produits stockés est possible des deux côtés de la structure. Ce type de rack cantilever se trouve dans les allées intermédiaires d’un bloc de rayonnages.

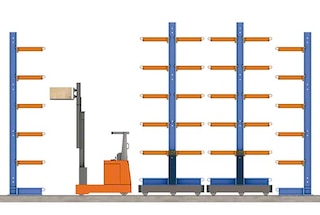

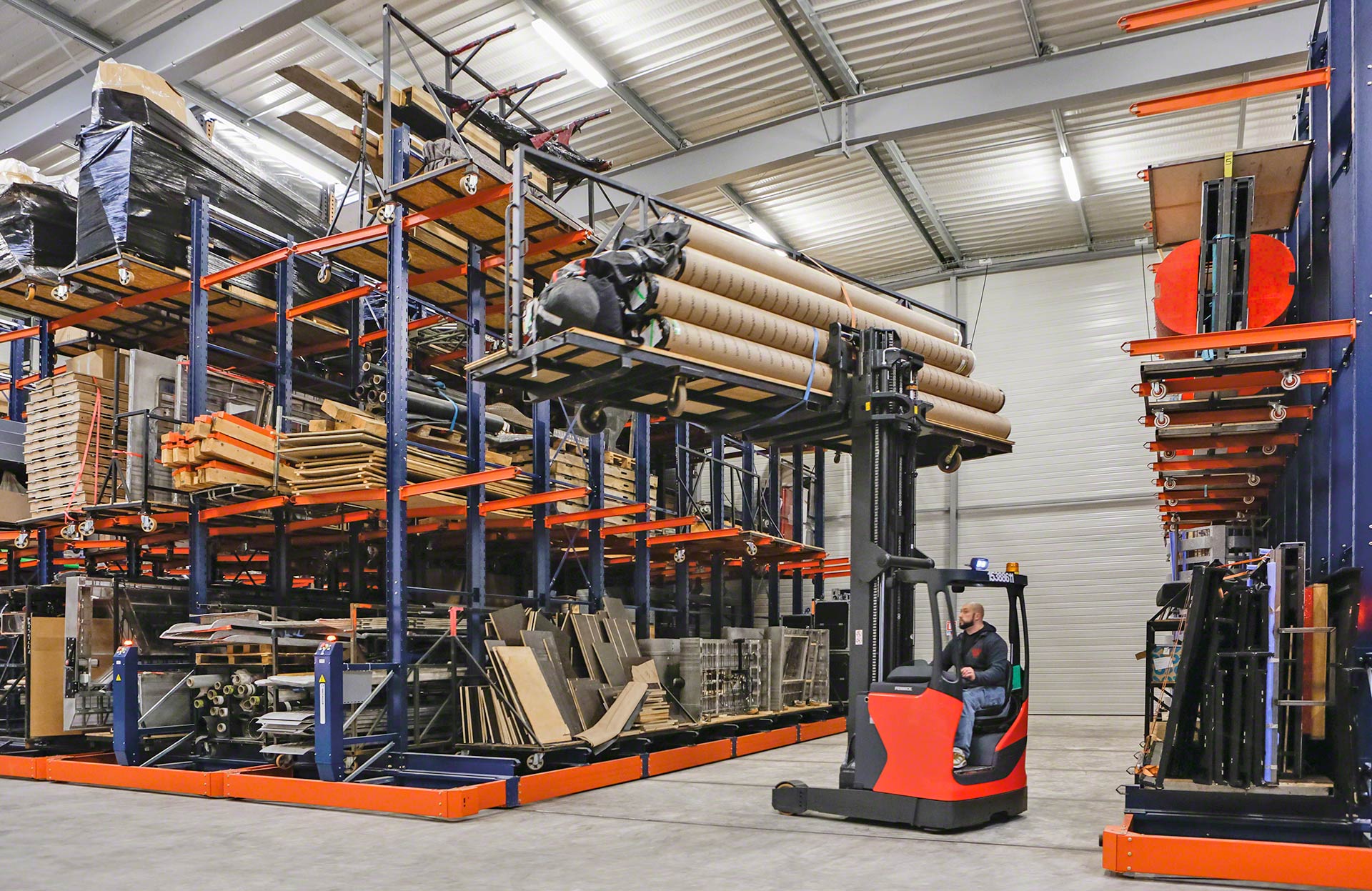

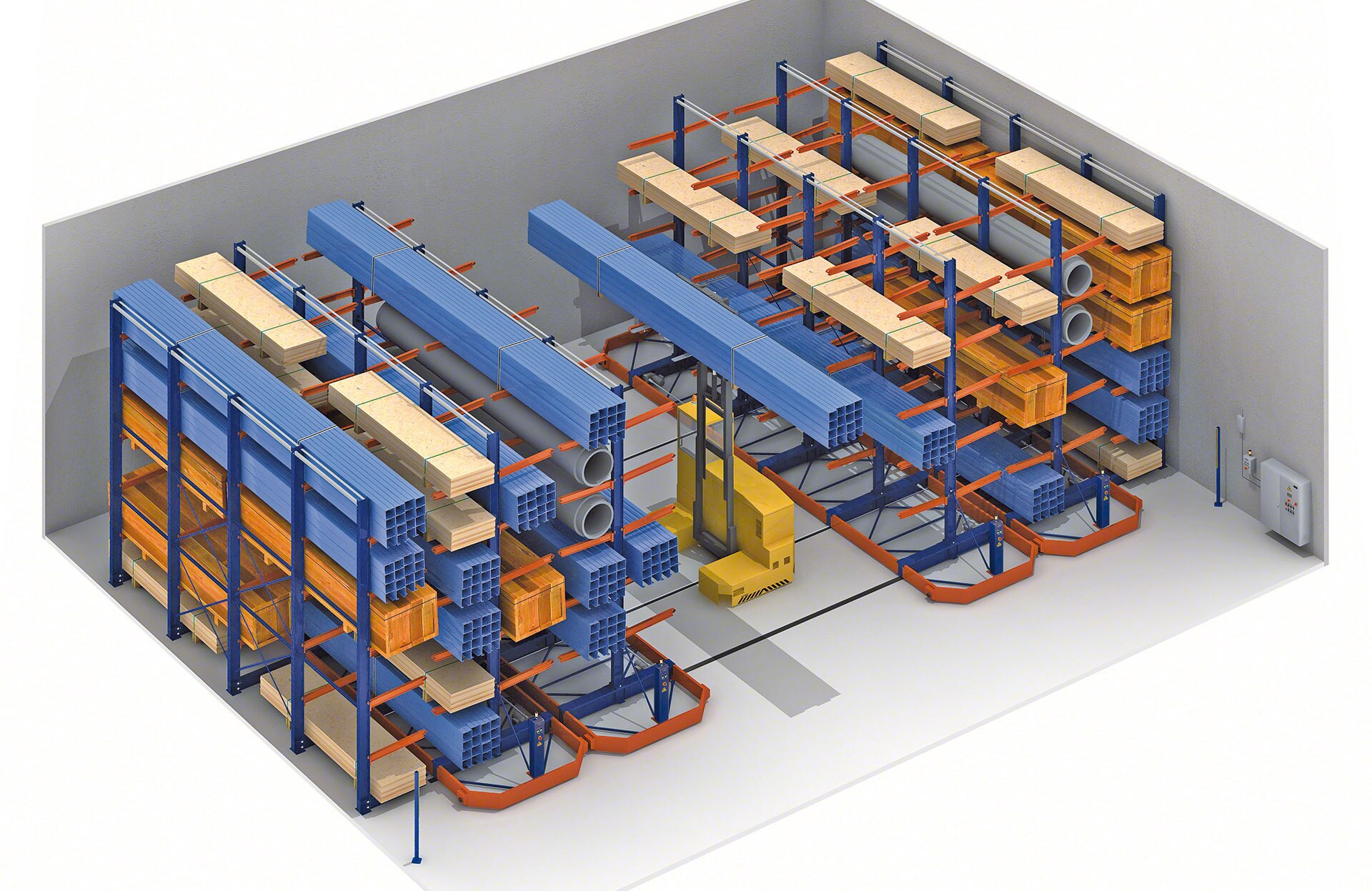

Rack cantilever mobile
Installé sur une base mobile motorisée qui se déplace sur des rails encastrés dans le sol, il permet d’accroître la capacité de stockage sans augmenter la surface utilisée.

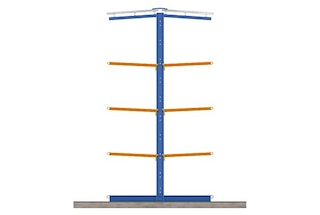

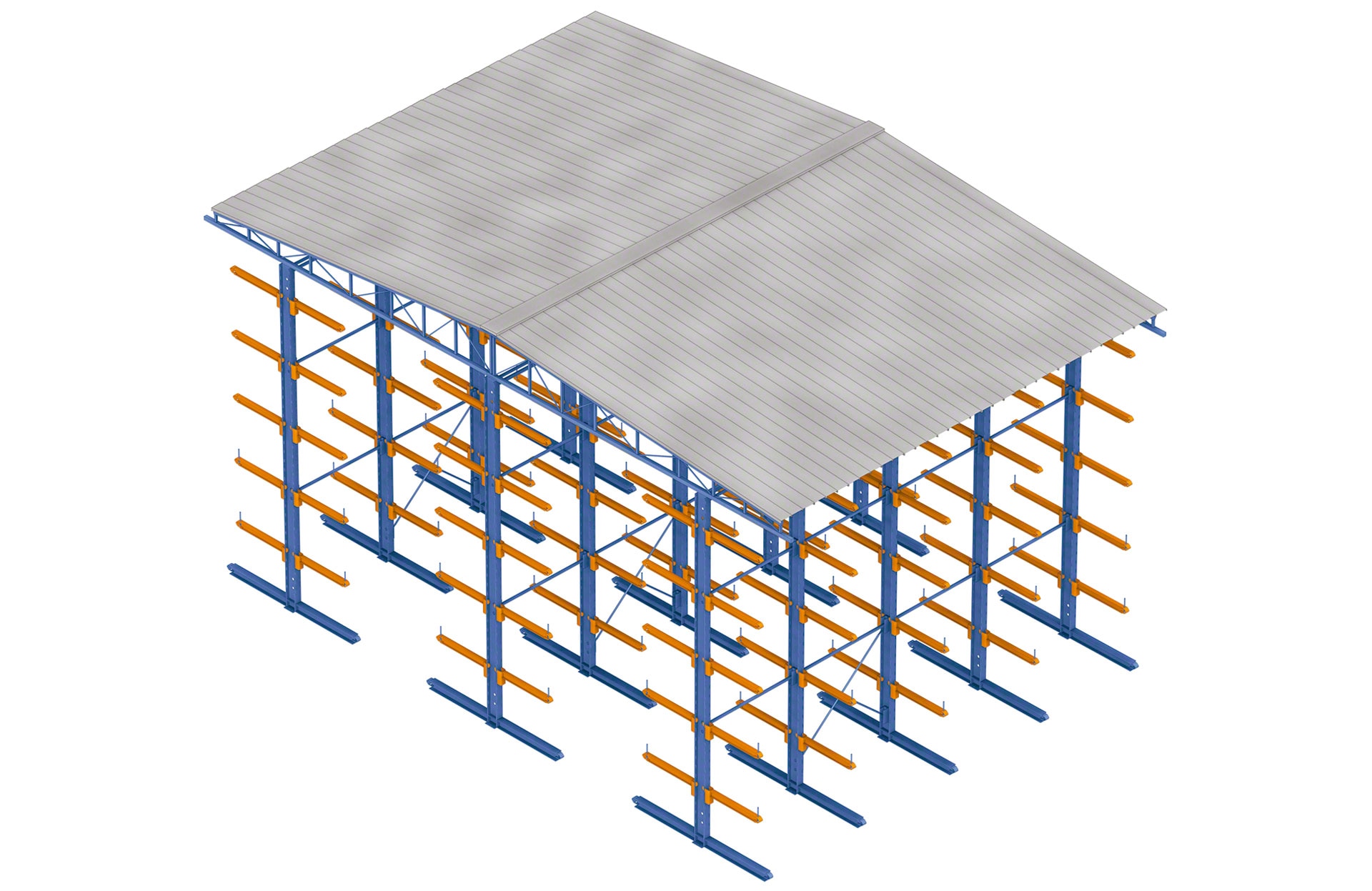

Rack cantilever avec toiture
Sa toiture protège les marchandises stockées des intempéries (soleil, pluie, etc.) lorsque le rayonnage est installé en extérieur.

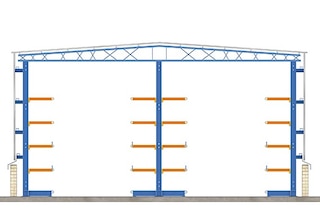

Entrepôt cantilever autoportant
Le rack cantilever peut servir à la construction d’un entrepôt autoportant. Les rayonnages supportent alors non seulement les charges stockées, mais aussi la structure du bâtiment.
Témoignages
Les bras des rayonnages sont fixés aux colonnes et peuvent être réadaptés suivant nos besoins logistiques.
En savoir plus

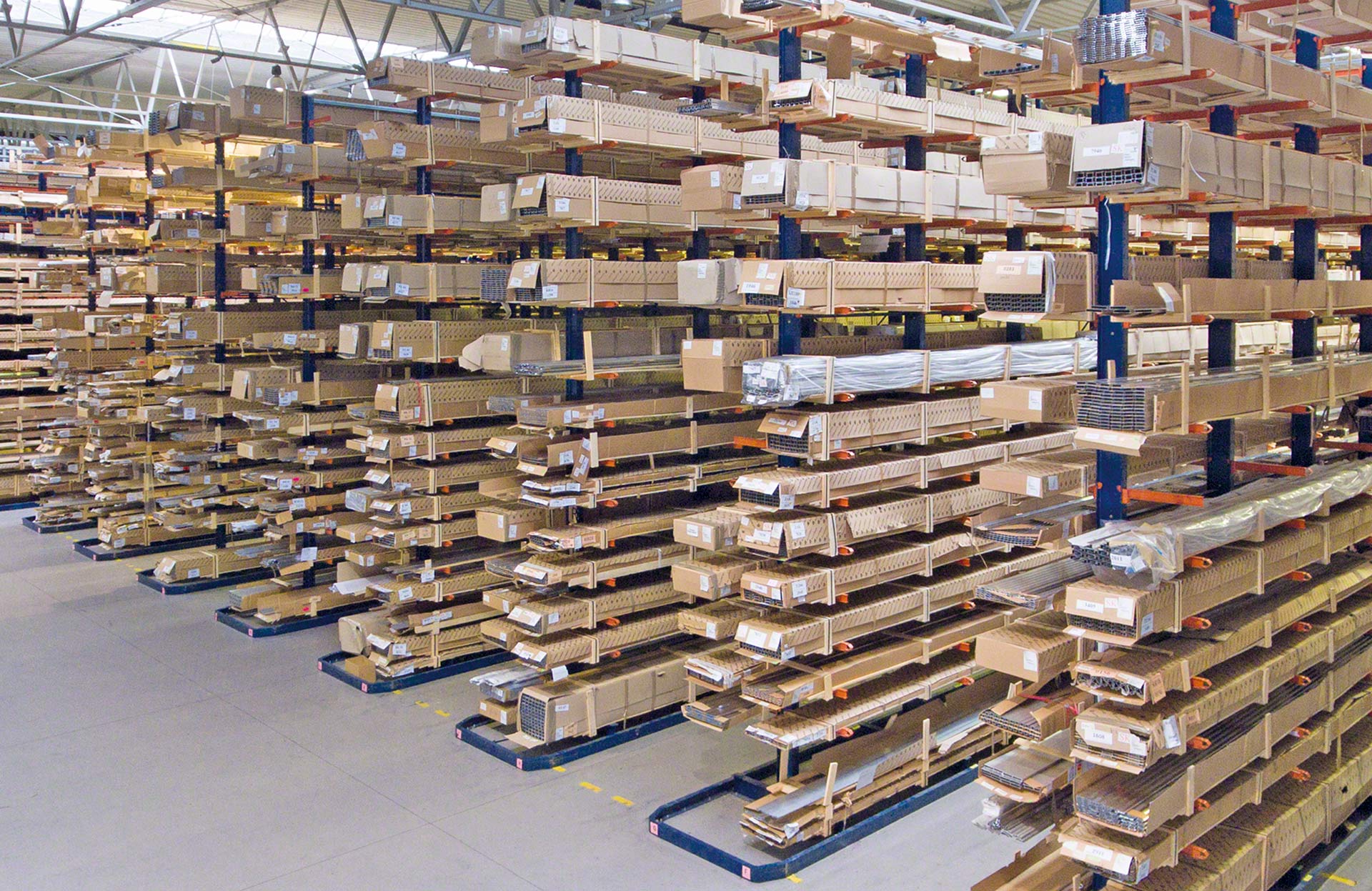

Les solutions de stockage de Mecalux nous ont permis de mieux organiser les produits en fonction de leurs dimensions. Les rayonnages cantilever peuvent s’adapter aux différentes hauteurs et aux différents types de marchandise.
En savoir plus
Nous sommes très satisfaits des rayonnages cantilever sur bases mobiles Mecalux, ils sont adaptés aux dimensions de nos profilés en aluminium et nous avons gagné grâce à eux 48 % de capacité.
En savoir plus
Études de cas
La solution parfaite pour le stockage de long profils
Gaviota, fabricants de stores et auvents, a équipé son entrepôt de rayonnages cantilever, à palettes et par accumulation. La marchandise est organisé en fonction de divers critères, et, par exemple, les longs profils sont stockés dans les rayonnages cantilever. En savoir plus
Giménez Ganga augmente de 48 % sa capacité de stockage
Giménez Ganga, leader dans la fabrication de systèmes pour la protection solaire, cloisons et décoration, modernise son centre logistique d'Alicante. L'entreprise a installé des rayonnages cantilever sur bases mobiles afin d'optimiser l'espace de son entrepôt sans perdre l'accès direct aux marchandises. En savoir plus
Bracchi optimise l'organisation de son nouvel entrepôt en Allemagne
Bracchi affirme et renforce sa position sur le marché européen avec un nouveau centre de distribution de 30 000 m² en Allemagne pour l’un de ses principaux clients. Ce centre est sectorisé en trois zones pour des raisons de sécurité, et se caractérise par une organisation très efficace de la marchandise et de toutes les opérations internes. ... En savoir plus
L’entrepôt de profilés en aluminium d'Aluprof, équipé de rayonnages cantilever et à palettes
Découvrez l'exemple d’un entrepôt de profilés en aluminium doté d'un accès direct à la marchandise, et d'une flexibilité de stockage de produits de différentes longueurs et dimensions. En savoir plus
Composants du rayonnage cantilever
Les composants principaux des rayonnages cantilever de Mecalux sont fabriqués en profilés laminés à chaud, ce qui leur confère une grande capacité de charge et une résistance importante aux déformations dues aux chocs.
Les composants de base du système de stockage cantilever sont les colonnes, les bases, les contreventements (qui rigidifient la structure et assurent sa stabilité) et les bras en porte-à-faux sur lesquels reposent les marchandises stockées.
Le rack de rangement cantilever comprend des composants de qualité éprouvée pour une solidité et une fiabilité renforcées de l’ensemble structurel. L’intégrité physique des opérateurs est ainsi garantie et les marchandises stockées sont préservées.

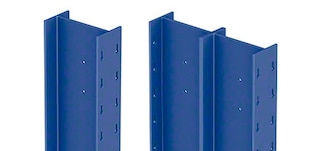

Colonnes
Profilés rainurés verticaux sur lesquels sont fixés les bras en porte-à-faux, et comportant des points de fixation pour les unions et les contreventements.

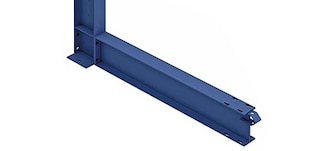

Bases
Il s’agit des profilés horizontaux conférant à la structure une excellente stabilité. Elles sont fixées aux colonnes à l’aide d’une plaque de fixation.

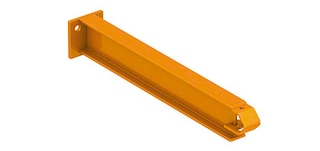

Bras en porte-à-faux
Ce sont des profilés horizontaux légèrement inclinés qui supportent les marchandises stockées. Ils sont vissés aux colonnes.

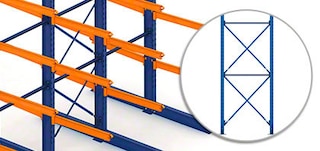

Contreventements et unions de colonne
Ces éléments de rigidification longitudinale relient les colonnes entre elles et renforcent la solidité et la stabilité de l’ensemble structurel.

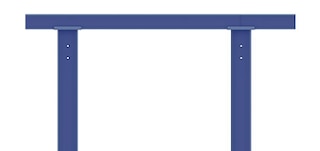

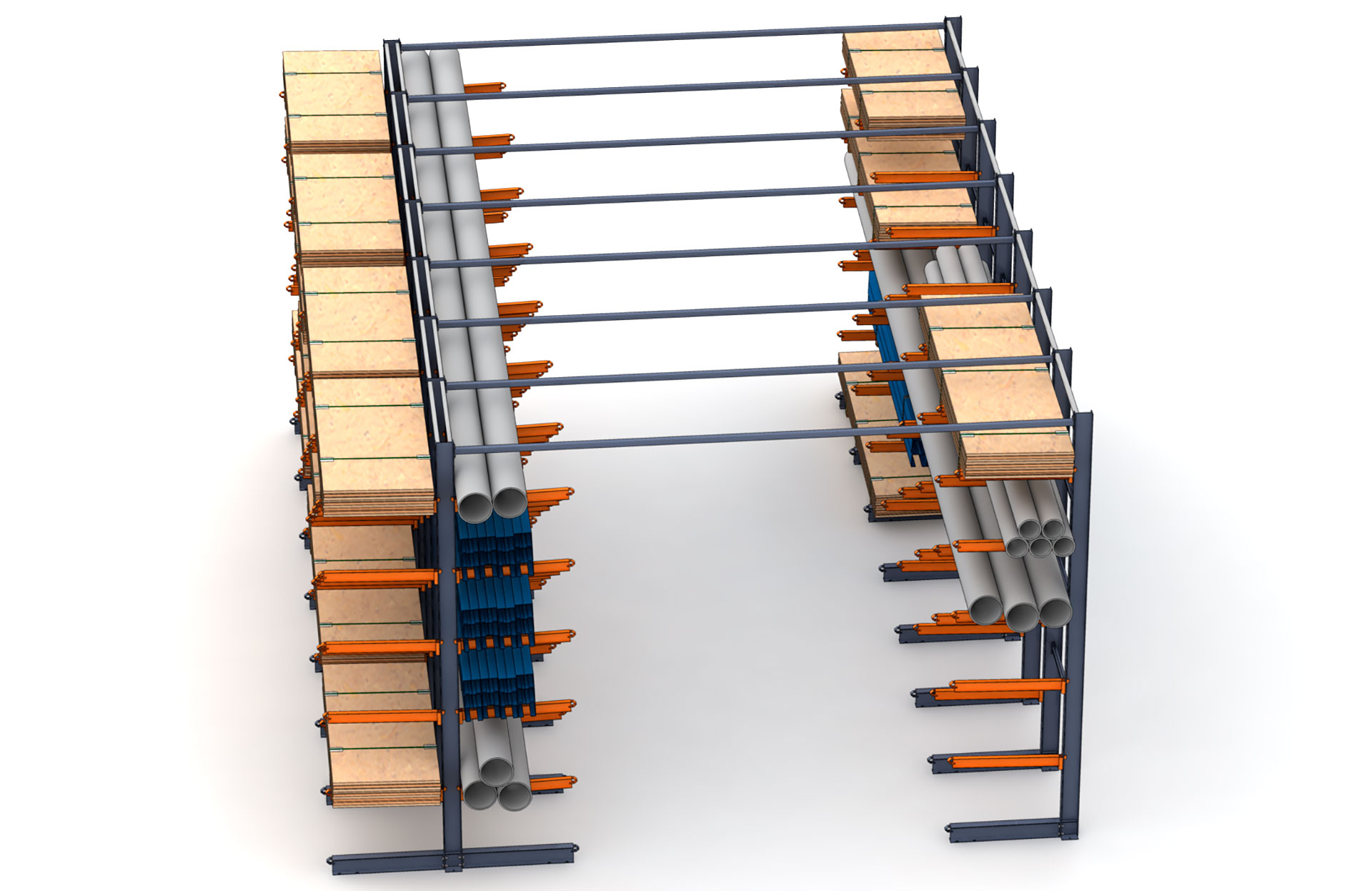

Union portique
Dans le cas où davantage de stabilité est nécessaire, les rayonnages peuvent être unis sur leur partie supérieure par des profilés.

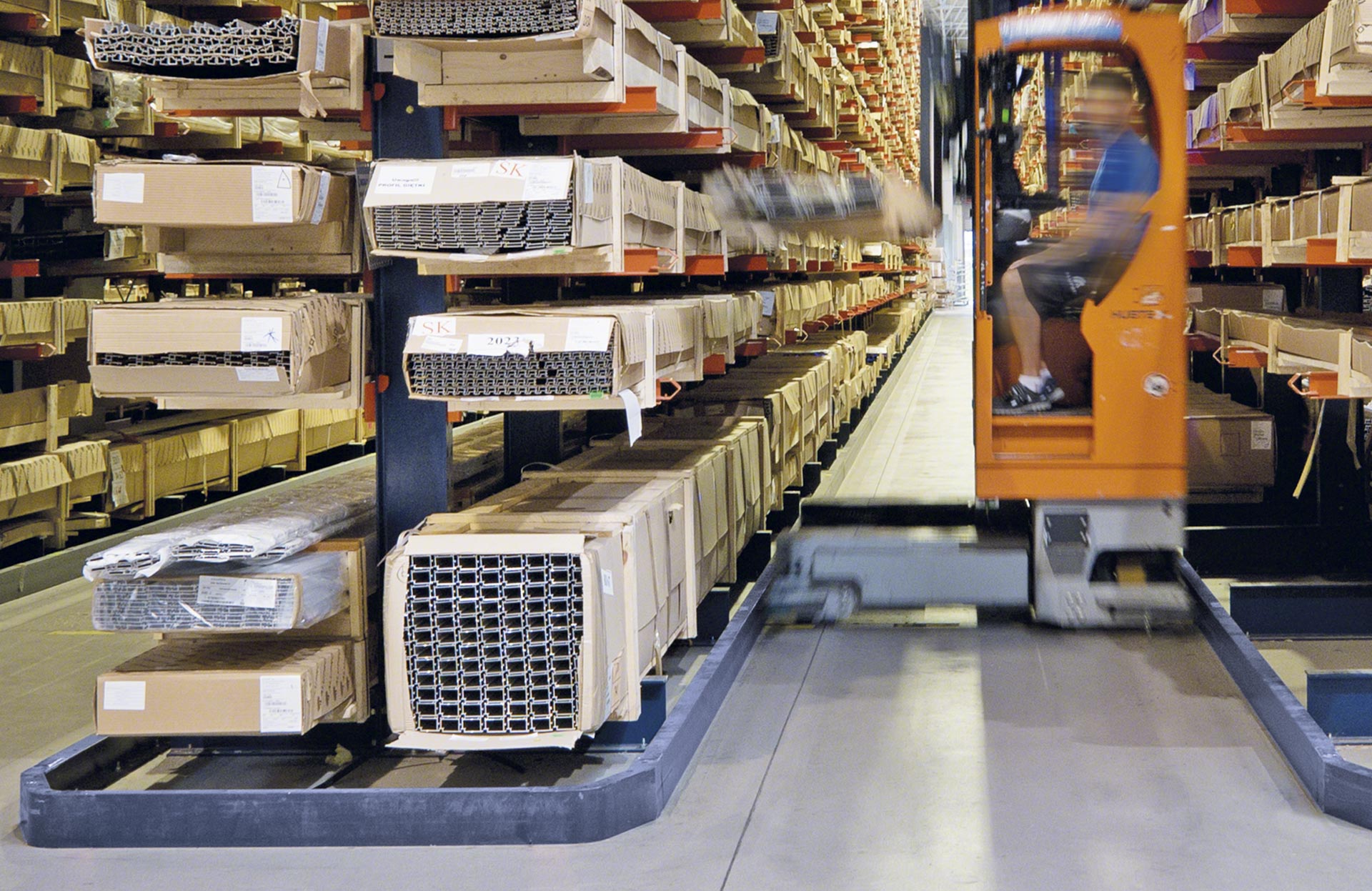

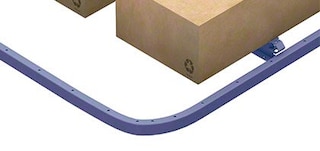

Guide pour chariots élévateurs

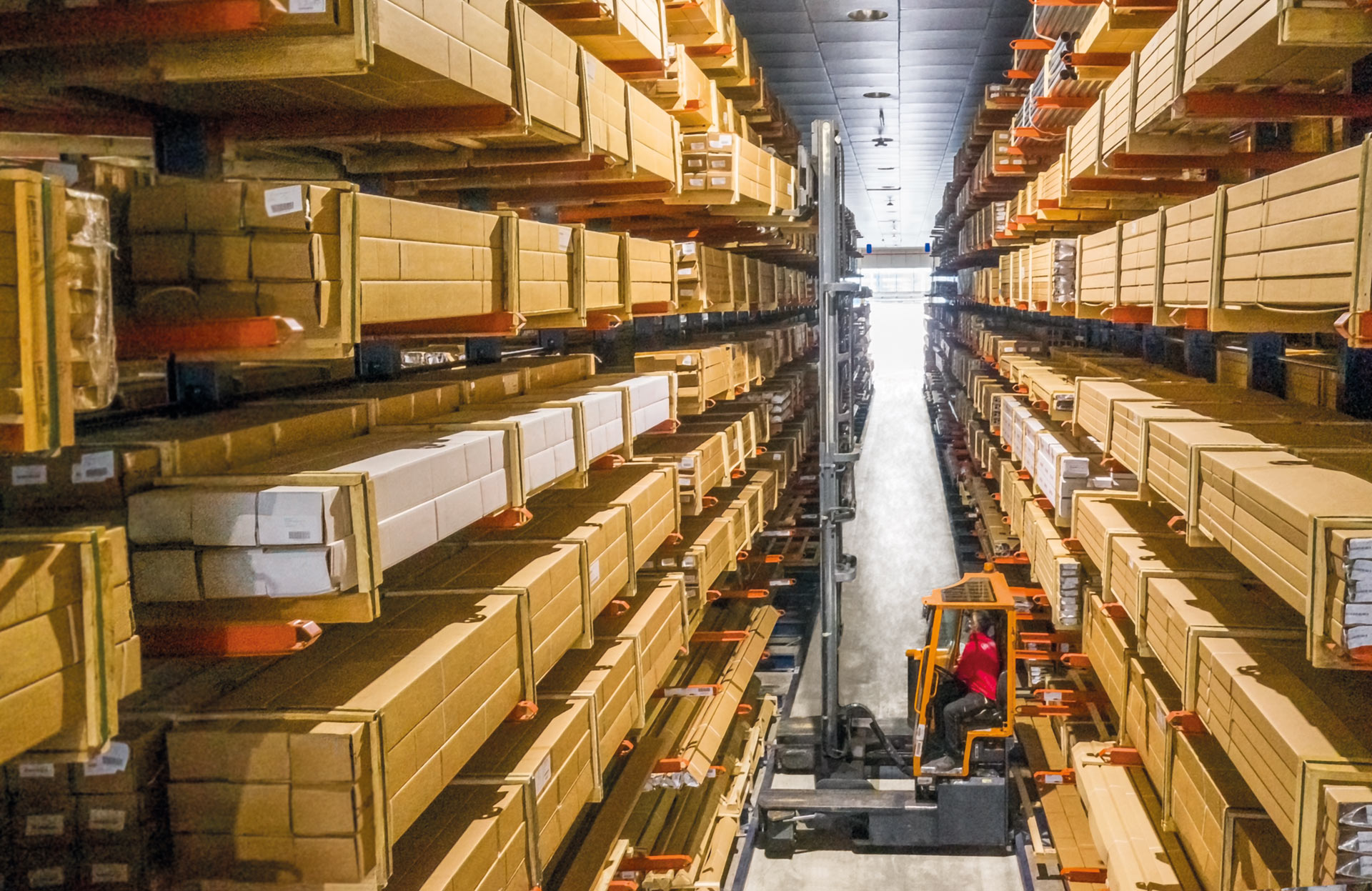

Installé dans les allées, il sécurise la circulation des chariots élévateurs à chargement latéral, engins couramment utilisés avec le système cantilever.

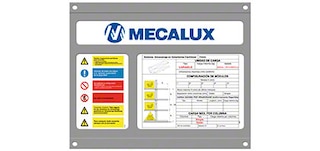

Plaque de charge
Posée aux extrémités du rayonnage de façon à être facilement visible, elle affiche les détails techniques de l’installation.
Accessoires pour les rayonnages cantilever
Améliorez la polyvalence de votre système cantilever

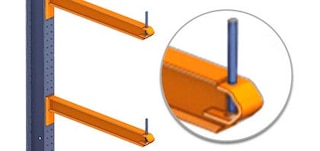

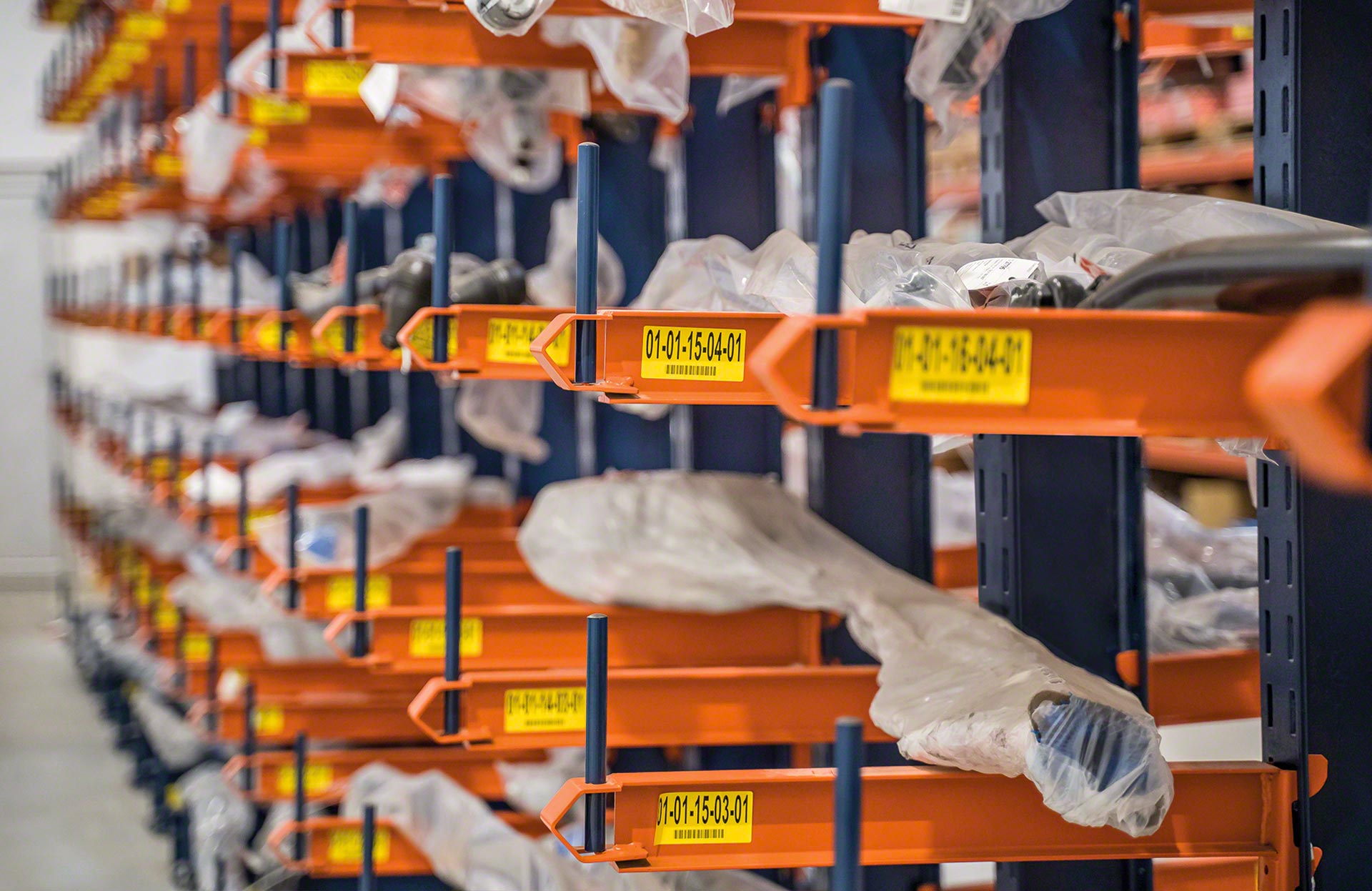

Butée pour bras
Ce petit tube s’insère à l’extrémité du bras du rayonnage pour éviter la chute des marchandises, notamment celles stockées non palettisées.

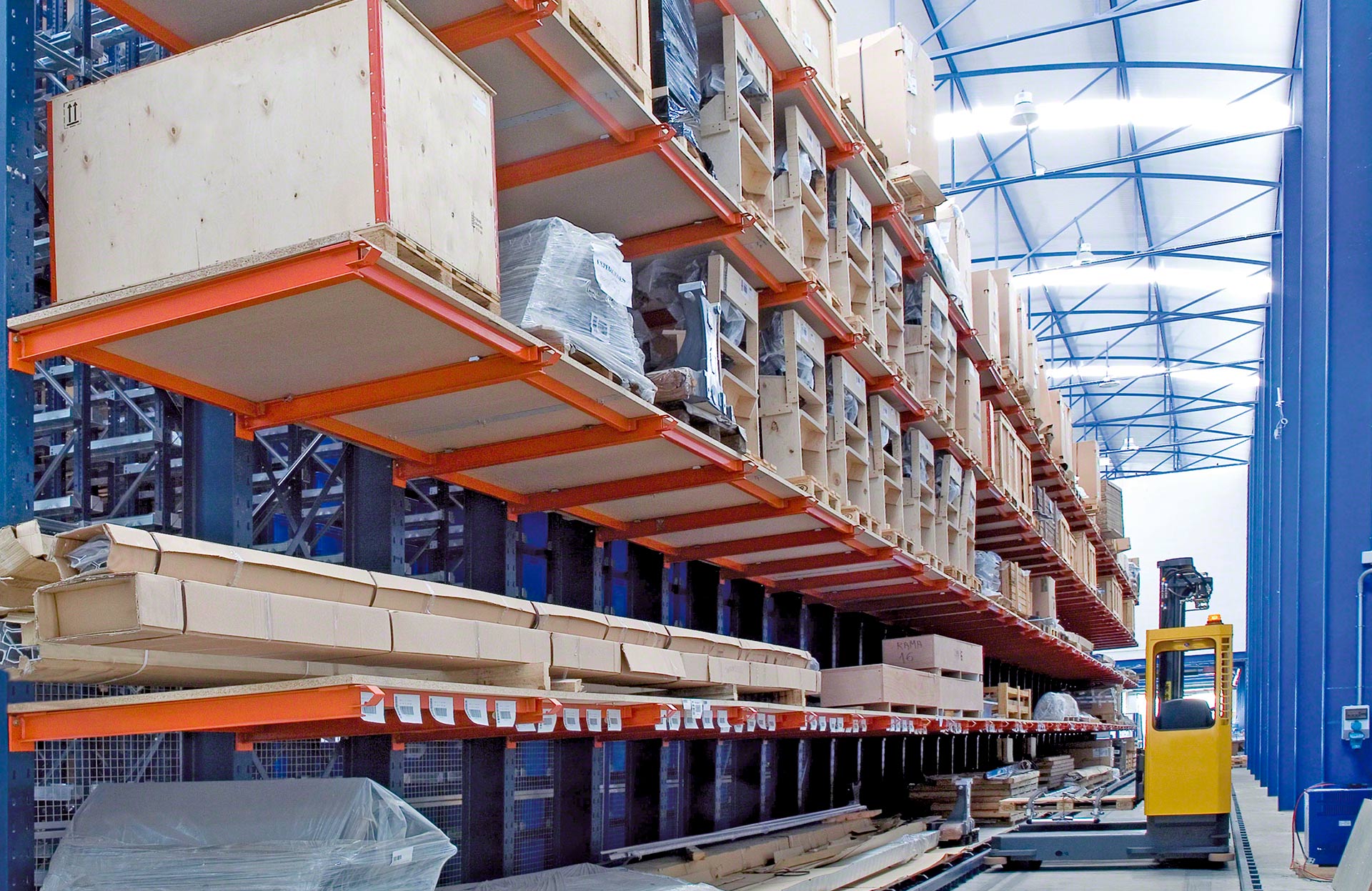

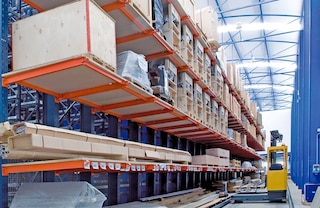

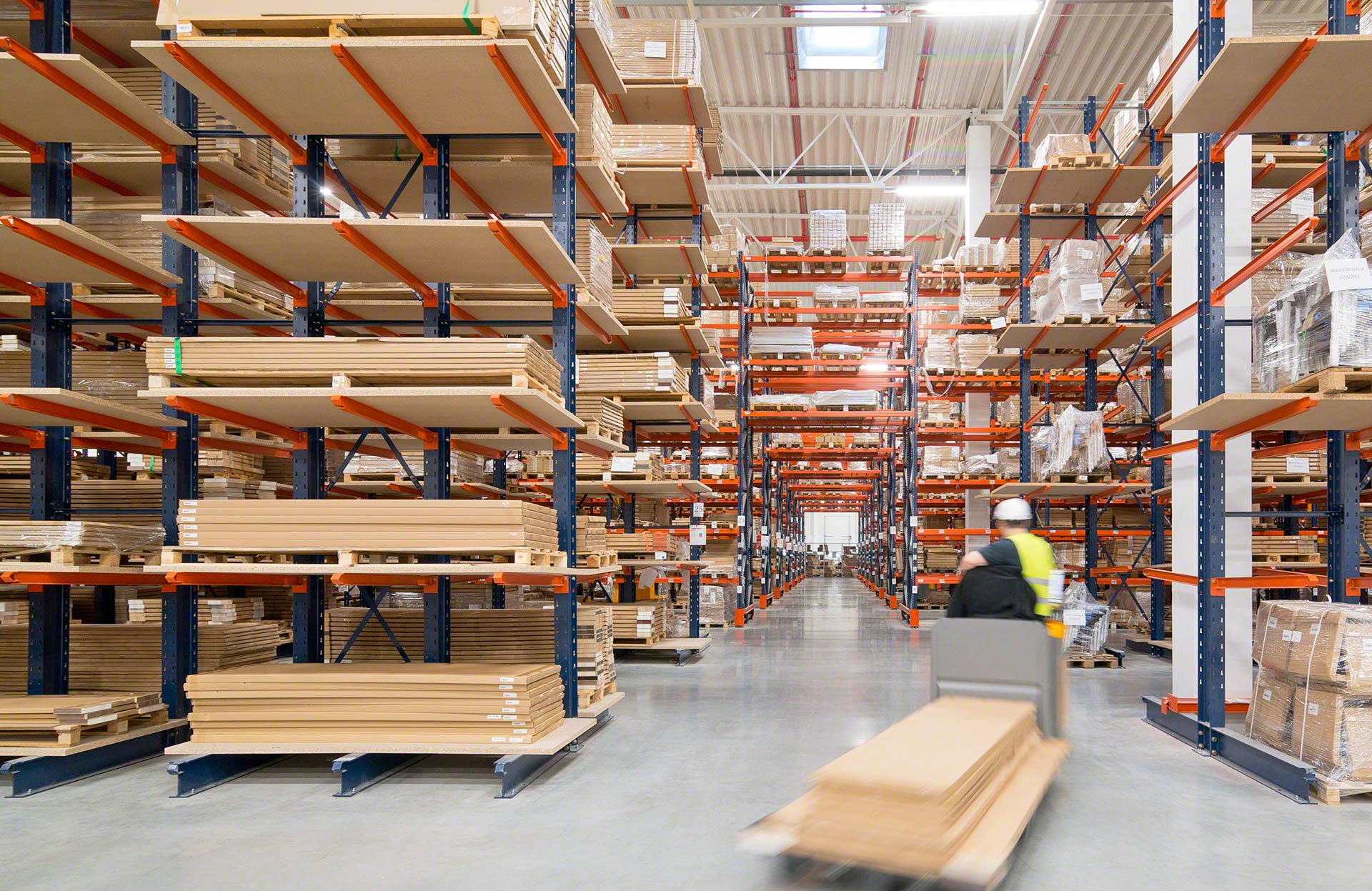

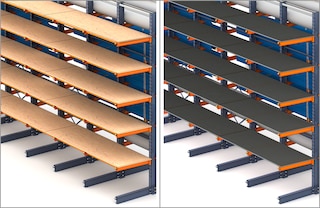

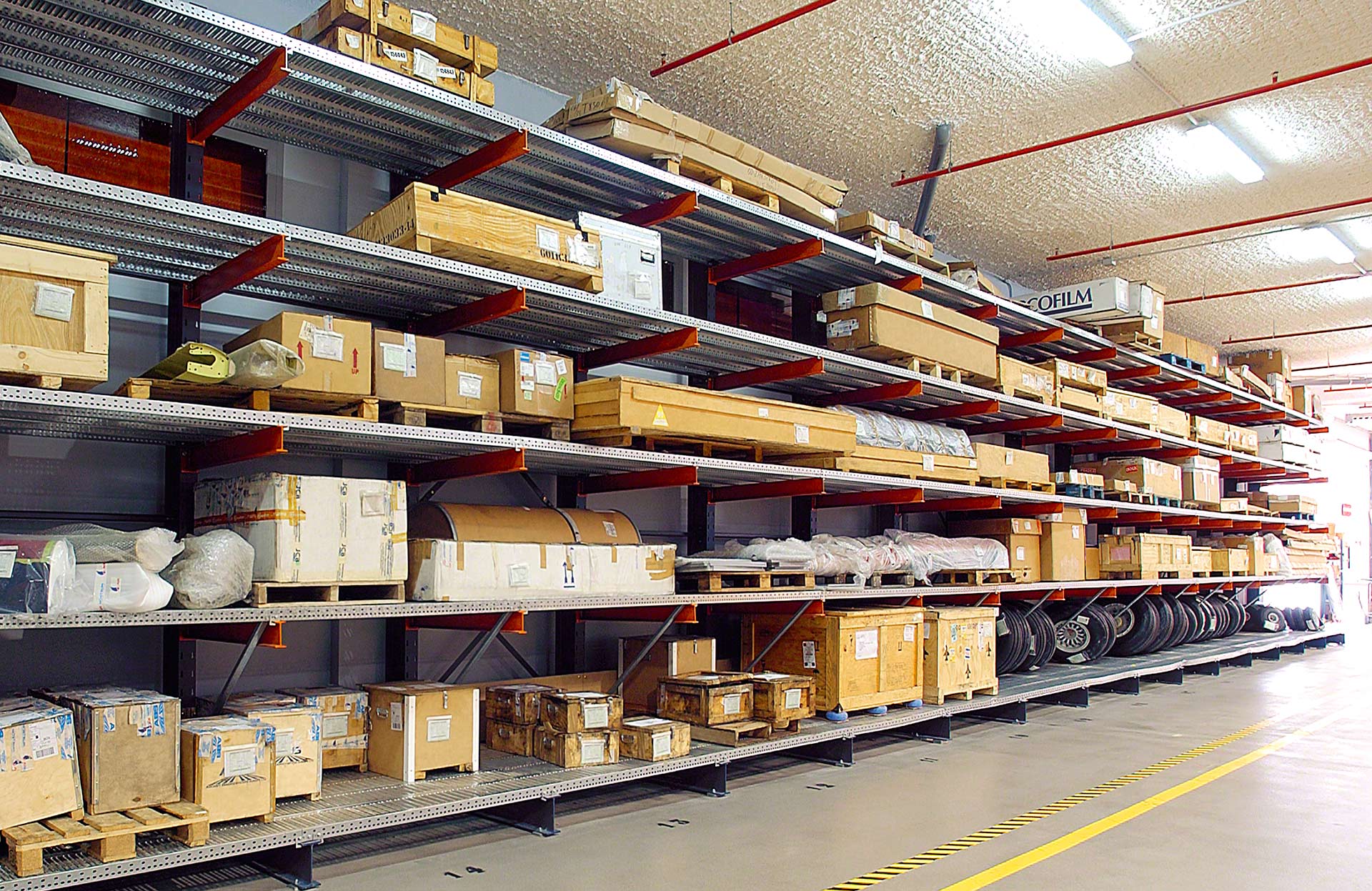

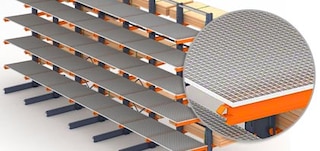

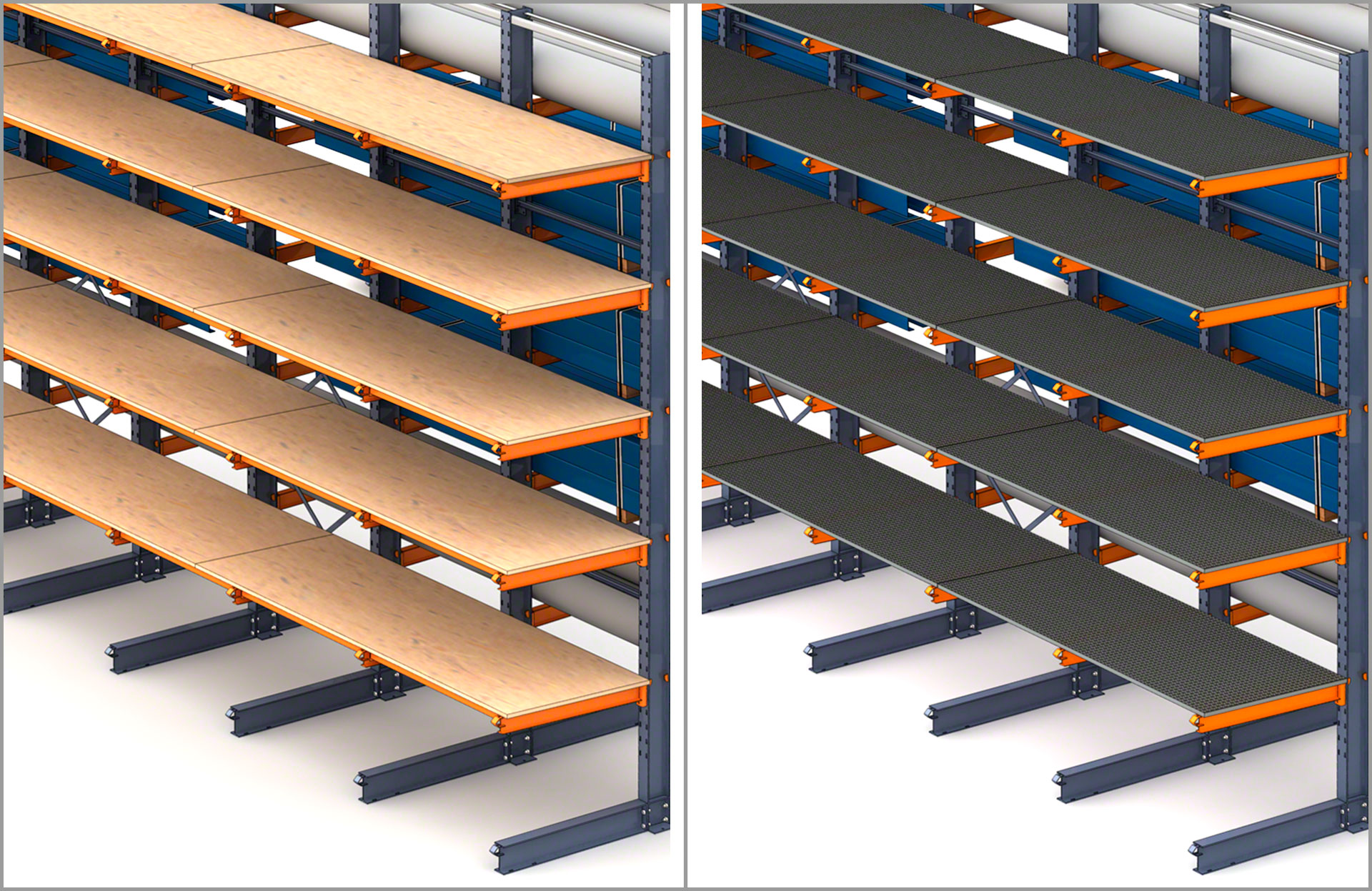

Étagères continues
Posées sur les bras en porte-à-faux, elles permettent de stocker des paquets de différentes tailles ainsi que des palettes aux dimension variées.

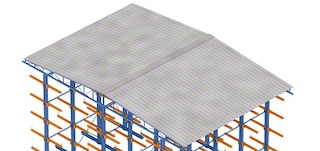

Toiture pour protection extérieure
Destinée aux rayonnages cantilever extérieur, elle protège la structure et les marchandises des intempéries (pluie, soleil, etc.).
Catalogues
Rayonnage cantilever
Système de stockage pour les unités de charge de grande longueur
Téléchargement
Inspection technique des rayonnages
Utilisation, inspection et maintenance des rayonnages
TéléchargementFoire aux questions
Le rayonnage cantilever, également appelé rayonnage pour charges longues, est un système de stockage spécialement conçu pour les marchandises longues ou volumineuses. Il s’agit d’une structure solide et résistante constituée de colonnes, de bases et d’un ensemble de bras en porte-à-faux sur lesquels la charge est déposée. Il permet de stocker des tubes ou tuyaux, des panneaux de bois ou des tôles, par exemple, mais aussi des produits surdimensionnés tels que des pièces d’avion ou de voiture.
Cantilever est un terme anglais qui peut se traduire par « porte-à-faux ». En ingénierie, cantilever désigne une structure composée d’un élément rigide horizontal dont une seule extrémité est fixée. C’est précisément ainsi que sont conçus les rayonnages pour charges longues.
Le rayonnage cantilever est une structure conçue pour le stockage et la manutention d’un large éventail de charges longues ou surdimensionnées, telles que des profilés métalliques, des tubes plastiques ou métalliques, des panneaux de bois ou des tôles.

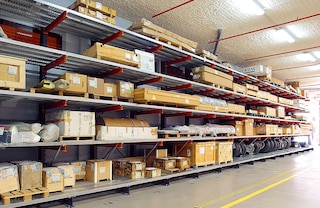

Oui, en installant des étagères continues (en métal ou en bois) sur les bras en porte-à-faux du rack cantilever, créant ainsi une surface de support pleine adaptée au stockage de palettes de dimensions variées, ainsi que de boîtes ou conteneurs de différentes tailles.
La charge maximale supportée par un rayonnage cantilever de Mecalux varie en fonction de la configuration choisie. Le rack cantilever pour charges lourdes, par exemple, est une structure particulièrement solide pouvant supporter plus de 2 500 kg par bras.
Un rayonnage cantilever peut dépasser 6 m de hauteur.
La longueur des bras des rayonnages cantilever est comprise entre 400 et 2 000 mm. Si les bras sont généralement plus longs que la largeur de l’unité de charge, dans certains cas la largeur des marchandises dépasse la longueur des bras, notamment lorsque les marchandises stockées sont des panneaux de bois ou des tôles.
Pour déterminer la répartition des bras et des colonnes d’un rack cantilever, il faut tenir compte non seulement des dimensions, du poids et de la rigidité des marchandises, mais aussi du type d’équipement de manutention, des tolérances, etc. Chaque unité de charge doit reposer sur au moins deux bras et peut dépasser de chaque côté au maximum de 50 % de la distance horizontal entre deux bras. De cette façon, on obtient une surface d’appui stable et une bonne répartition de la charge.

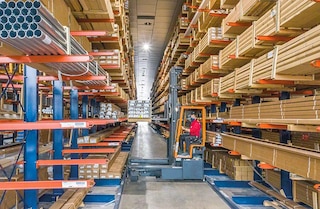

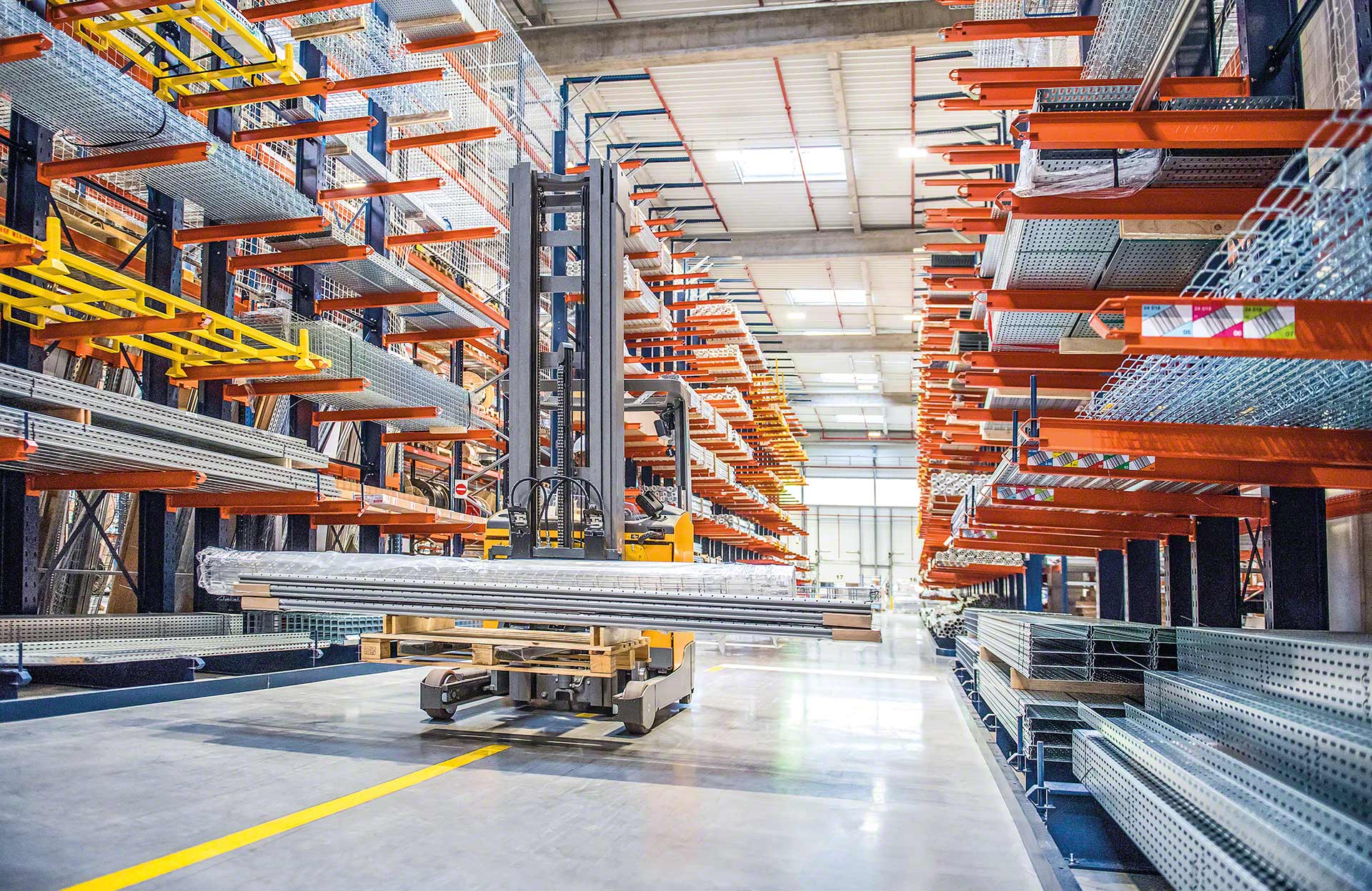

En général, les opérations de mise en stock et de déchargement des marchandises sont réalisées à l’aide d’un chariot élévateur, notamment un chariot à chargement latéral. Ce dernier est conçu pour la manutention de charges longues ou surdimensionnées, ainsi que pour le transport et le levage latéral des unités de charge. Lors du dépôt de la charge, il est essentiel de s’assurer qu’elle est correctement centrée afin d’éviter toute collision entre les fourches et les bras en porte-à-faux. Lorsque le poids des marchandises manipulées l’exige, des engins de manutention plus puissants tels que des ponts roulants sont utilisés.
Oui. Disposé sur une base mobile, le rack cantilever devient un système de stockage compact permettant d’exploiter au maximum l’espace disponible.
Les rayonnages cantilever sur bases mobiles peuvent être installés dans n’importe quel entrepôt. Les seuls travaux requis sont la mise en place de rails encastrés dans le sol sur lesquels coulissent les bases mobiles.
Le système cantilever permet d’installer 16 bases mobiles consécutives maximum. En cas de besoin d’agrandissement de l’installation, un rack cantilever statique doit être installé à une extrémité, à partir duquel 16 bases mobiles supplémentaires pourront être installées.
