Rayonnage lourd et mi-lourd
Mecalux M7Le rayonnage M7 pour charges lourdes et moyennes est couramment utilisé dans les entrepôts de picking et peuvent supporter des charges supérieures à 1 000 kg par niveau.
Présentation
Résistance et polyvalence pour optimiser les performances de votre entrepôt

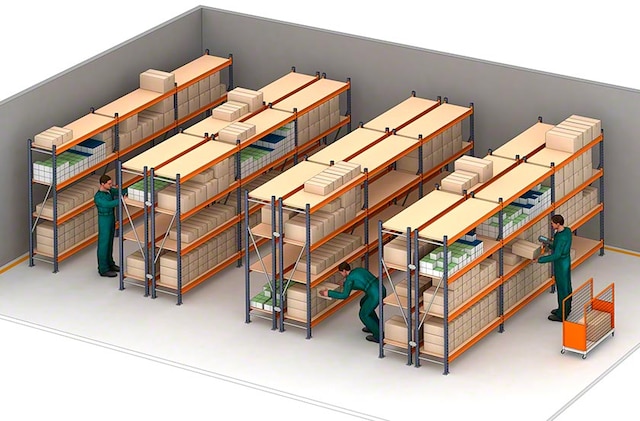

Le rayonnage lourd et mi-lourd M7 de Mecalux est la solution idéale pour stocker des produits de poids moyen-lourd. Il offre un accès manuel direct aux marchandises, facilitant et accélérant ainsi le picking selon le principe « person-to-goods ».
Grâce à une large gamme d’accessoires et de configurations possibles, le rayonnage mi-lourd M7 s’adapte à tous types d’espaces et de charges des cartons et colis aux pneus, vêtements et produits volumineux. Sa structure robuste peut supporter plus de 1 000 kg par niveau et atteindre jusqu’à 20 mètres de haut.

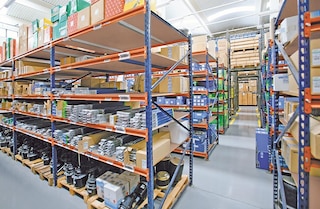

Avantages du rayonnage M7 pour charges lourdes et mi-lourdes
- Grande capacité de charge : le rack M7 peut supporter plus de 1 000 kg par niveau de stockage.
- Polyvalence : les différentes configurations possibles et la large variété d’accessoires permettent de stocker de nombreux types de charges.
- Exploitation maximale de la hauteur : les rayonnages conçus pour une manutention à l’aide de chariots de préparation de commandes peuvent atteindre 12 m de hauteur, tandis que l’aménagement de passerelles surélevées permet d’atteindre 20 m.
- Flexibilité : les étagères peuvent être fixées tous les 50 mm, ce qui permet d’adapter chaque niveau aux dimensions du produit.
- Évolutivité : le rayonnage mi-lourd peut être facilement agrandi par l’ajout de modules supplémentaires ou de niveaux additionnels.
- Montage simple : l’installation du rack mi-lourd est simple et rapide, en quelques étapes seulement grâce à des instructions claires et simples à suivre.
- Entretien minimal, durabilité maximale : la structure robuste du rayonnage mi-lourd M7 assure une longue durée de vie.
Les rayonnages lourds M7 sont parfaitement adaptés à nos produits et permettent d’exploiter au mieux l’espace de notre entrepôt
Applications du rayonnage métallique pour charge lourde
Une solution polyvalente adaptée à tous types d’entreprises
Le rayonnage charge lourde M7 est un système de stockage très solide, stable et fiable qui répond parfaitement aux exigences d’un large éventail d’entrepôts, d’ateliers et d’usines de production.

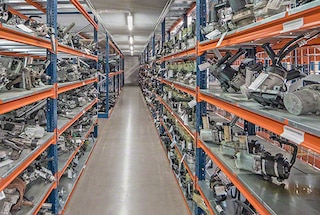

Stockage de produits lourds
Le rack pour charge lourde supporte différents types de charges lourdes.

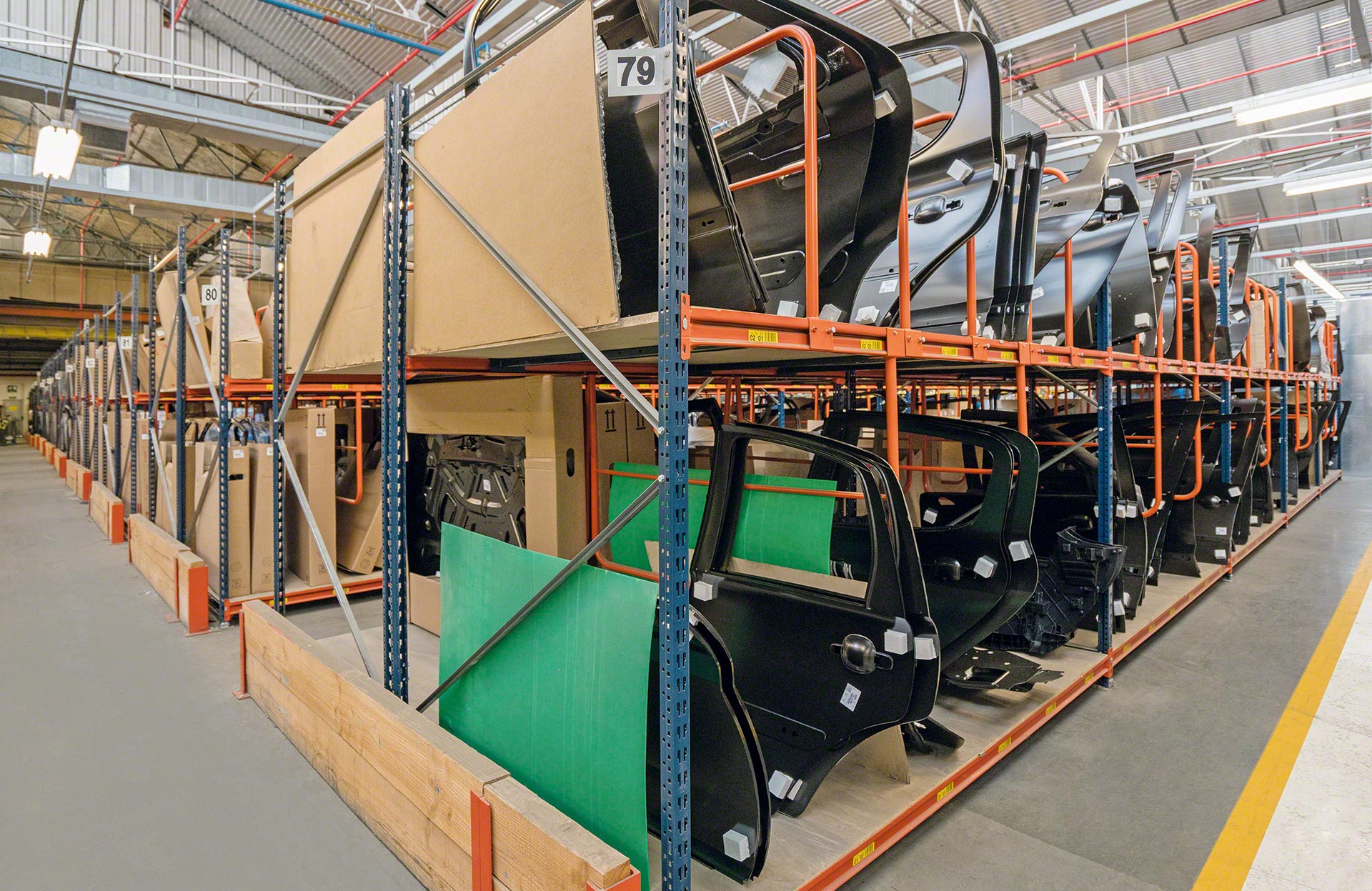

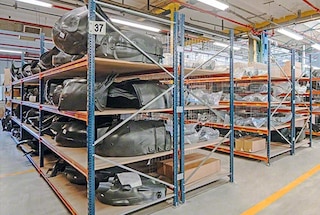

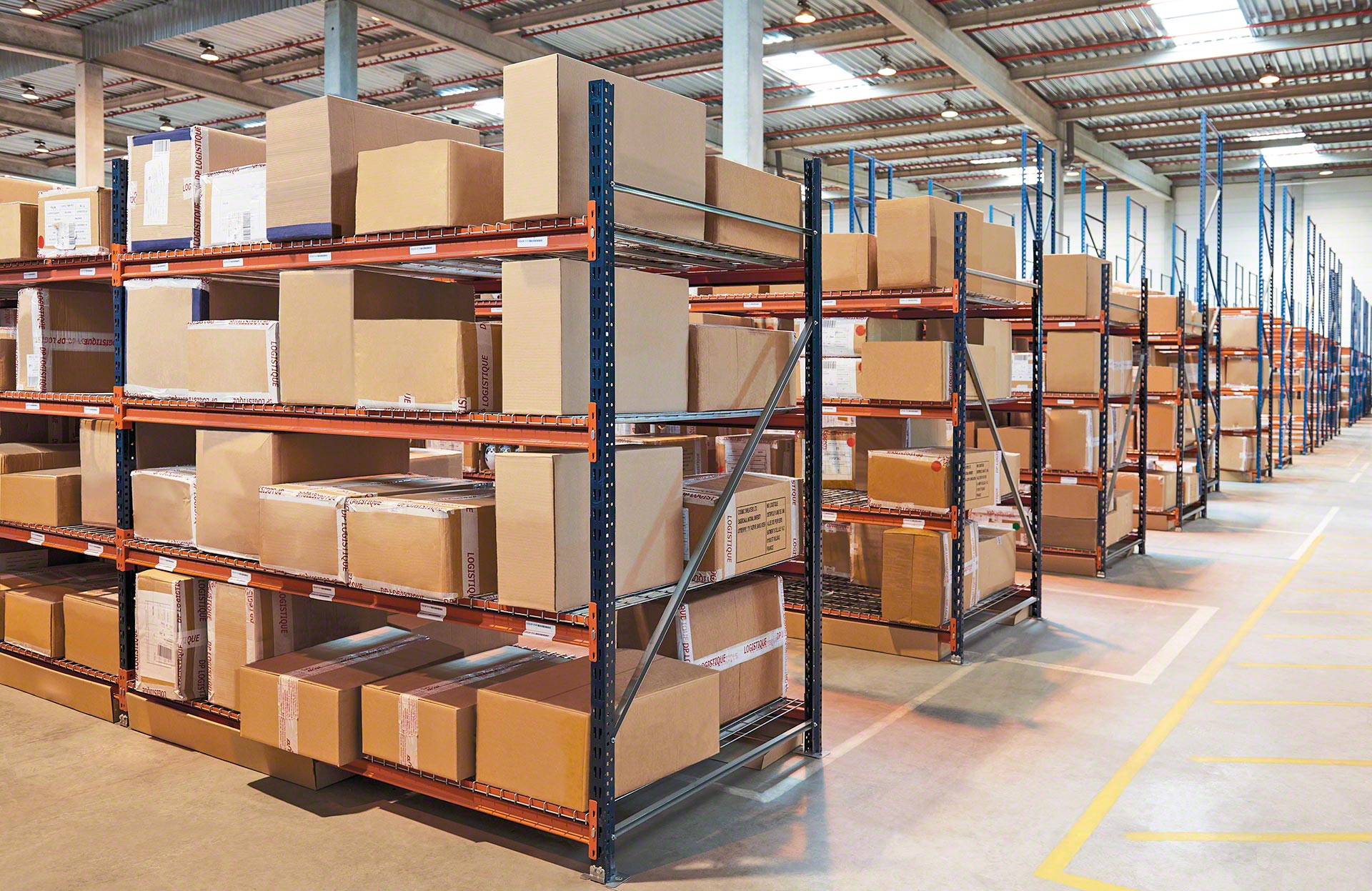

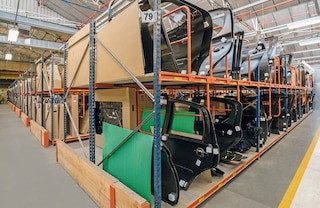

Stockage de charges volumineuses
Il convient parfaitement aux charges volumineuses grâce à de longues et profondes étagères dont la hauteur est réglable.

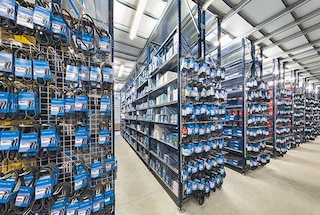

Stockage de mulitples références
Une solution optimale pour stocker de nombreuses références à rotation variable.

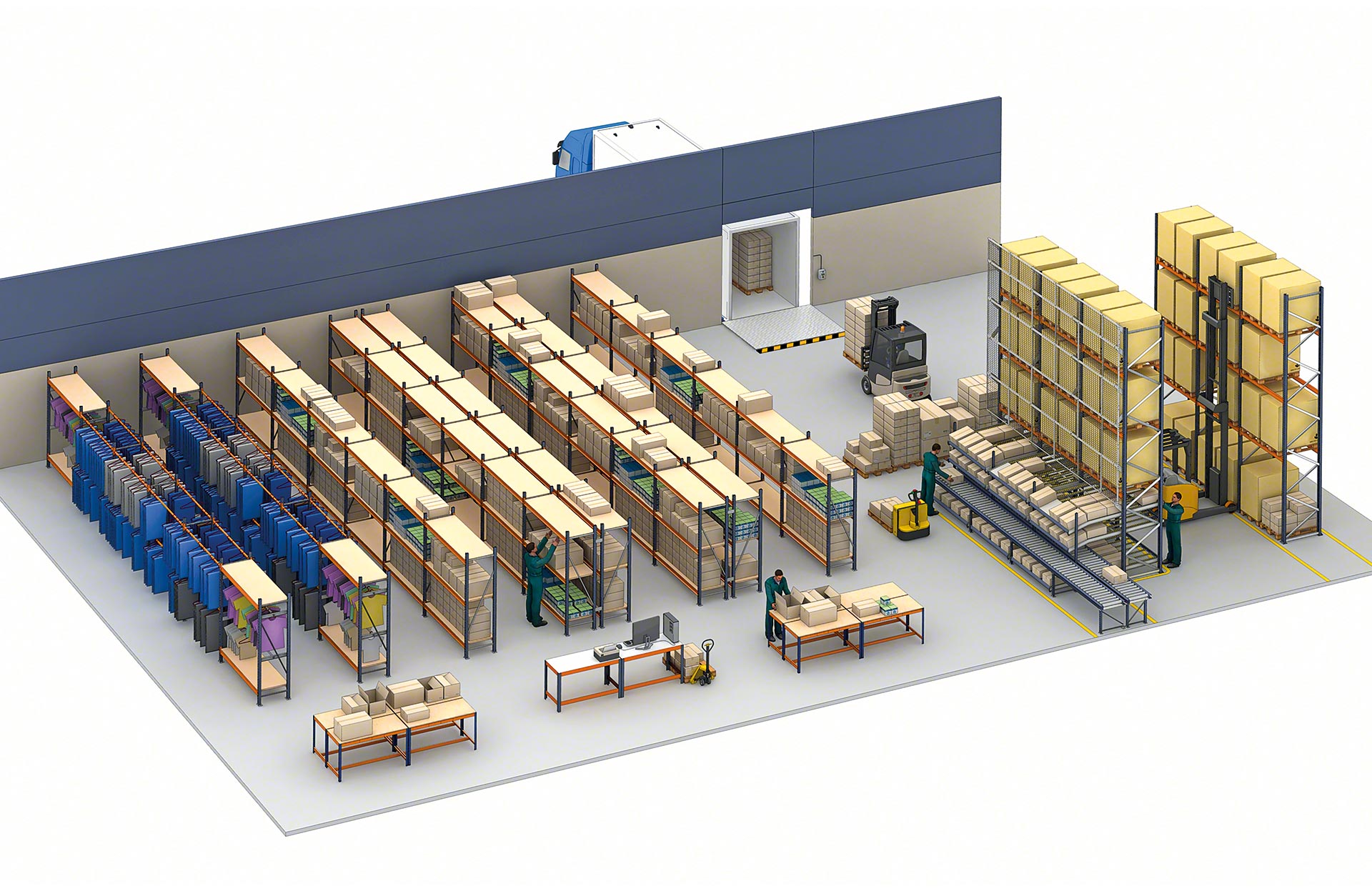

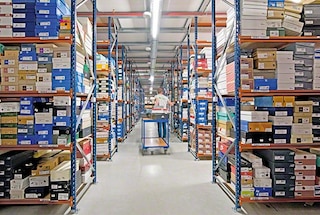

Entrepôts e-commerce
L’accès manuel aux références stockées dynamise le picking.

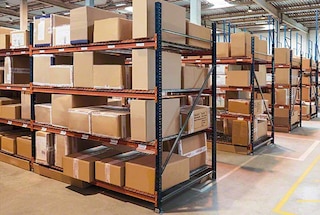

Dépôt de colis
Ce rack mi-lourd facilite le stockage de colis de poids et de dimensions variés.

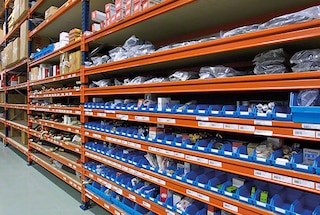

Entrepôts de pièces détachées

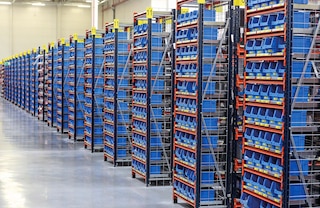

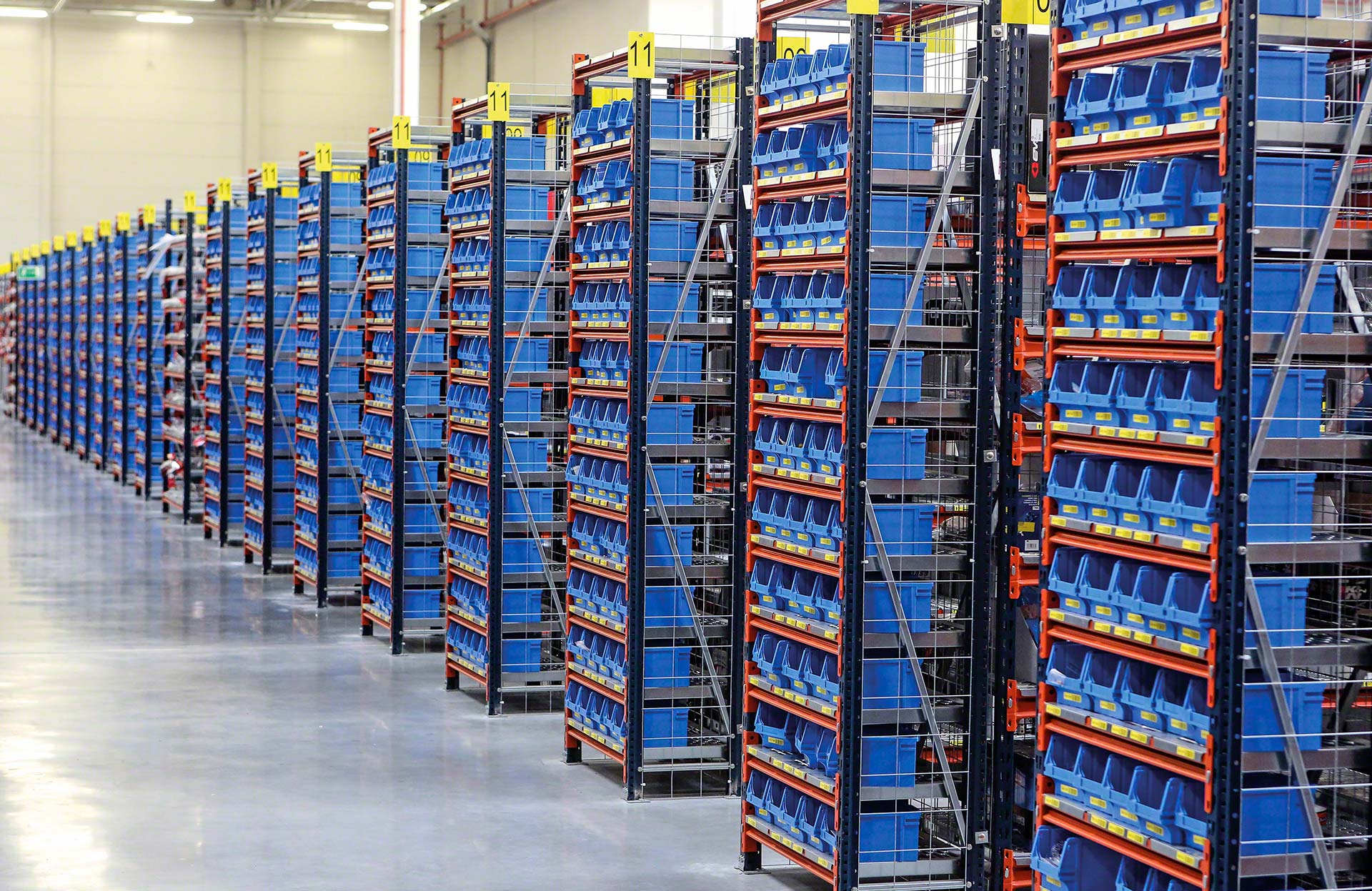

Des accessoires tels que des bacs-tiroirs en plastique ou des séparateurs facilitent le stockage de différents types de petites pièces.

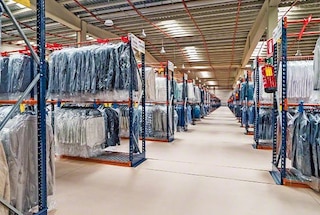

Entrepôts de vêtements suspendus
L’ajout de tringles permet le stockage de vêtements suspendus.

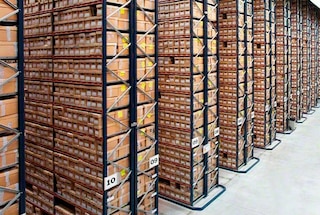

Archives et conservation de documents
Le rayonnage mi-lourd M7 sert au stockage de caisses archives dans les sites d’archivage physique.

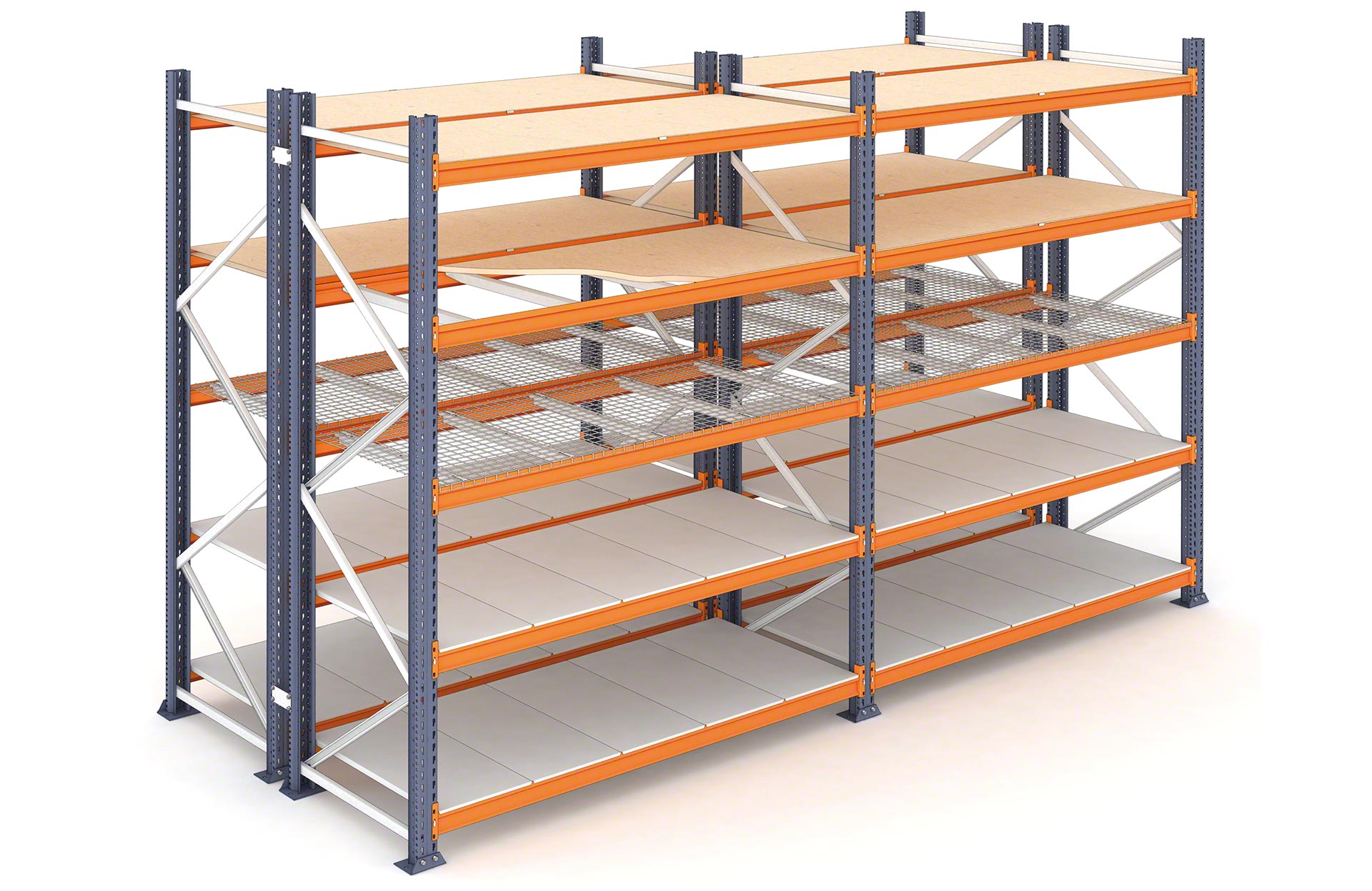

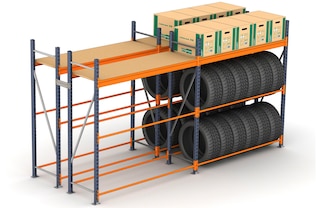

Configurations du rayonnage lourd et mi-lourd M7
Système de stockage polyvalent adapté à divers types de charges
Le rayonnage lourd M7 est disponible dans différentes configurations, garantissant ainsi leur adaptation à des marchandises de poids et de dimensions variés, qu’il s’agisse de petites pièces, de produits très lourds, ou de charges spéciales et volumineuses comme les pneus, les tubes et les profilés.

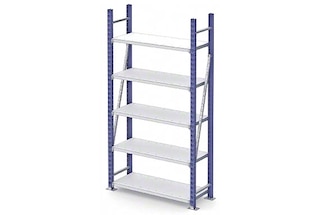

Rayonnage M7 avec étagères sans lisses
Les étagères reposent sur quatre supports préalablement fixés dans les perforations des échelles. Cette configuration est parfaite pour les charges légères et moyennes telles que des produits en vrac, de petites pièces, des bacs ou des colis.

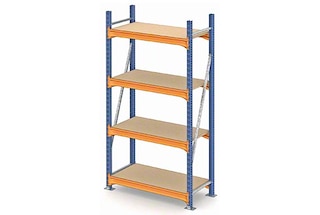

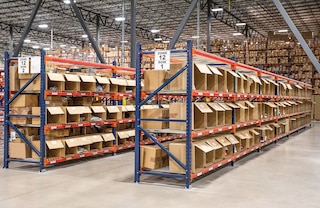

Rack M7 avec étagères et lisses
Chaque niveau comporte au minimum deux lisses sur lesquelles repose l’étagère. Idéale pour les produits en vrac, les bacs, les colis, les charges lourdes et les marchandises encombrantes.

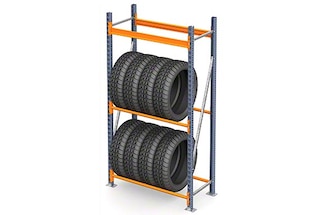

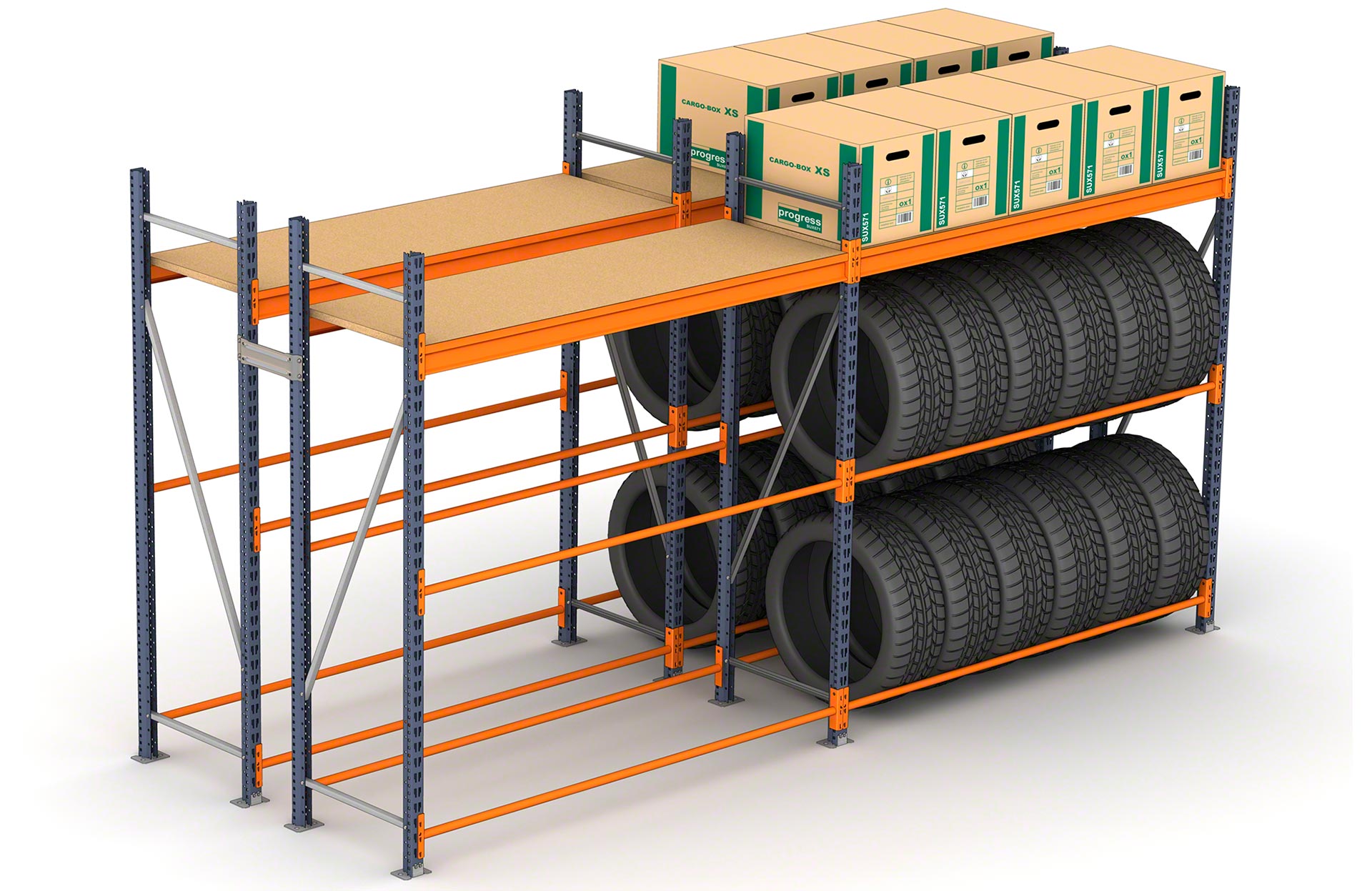

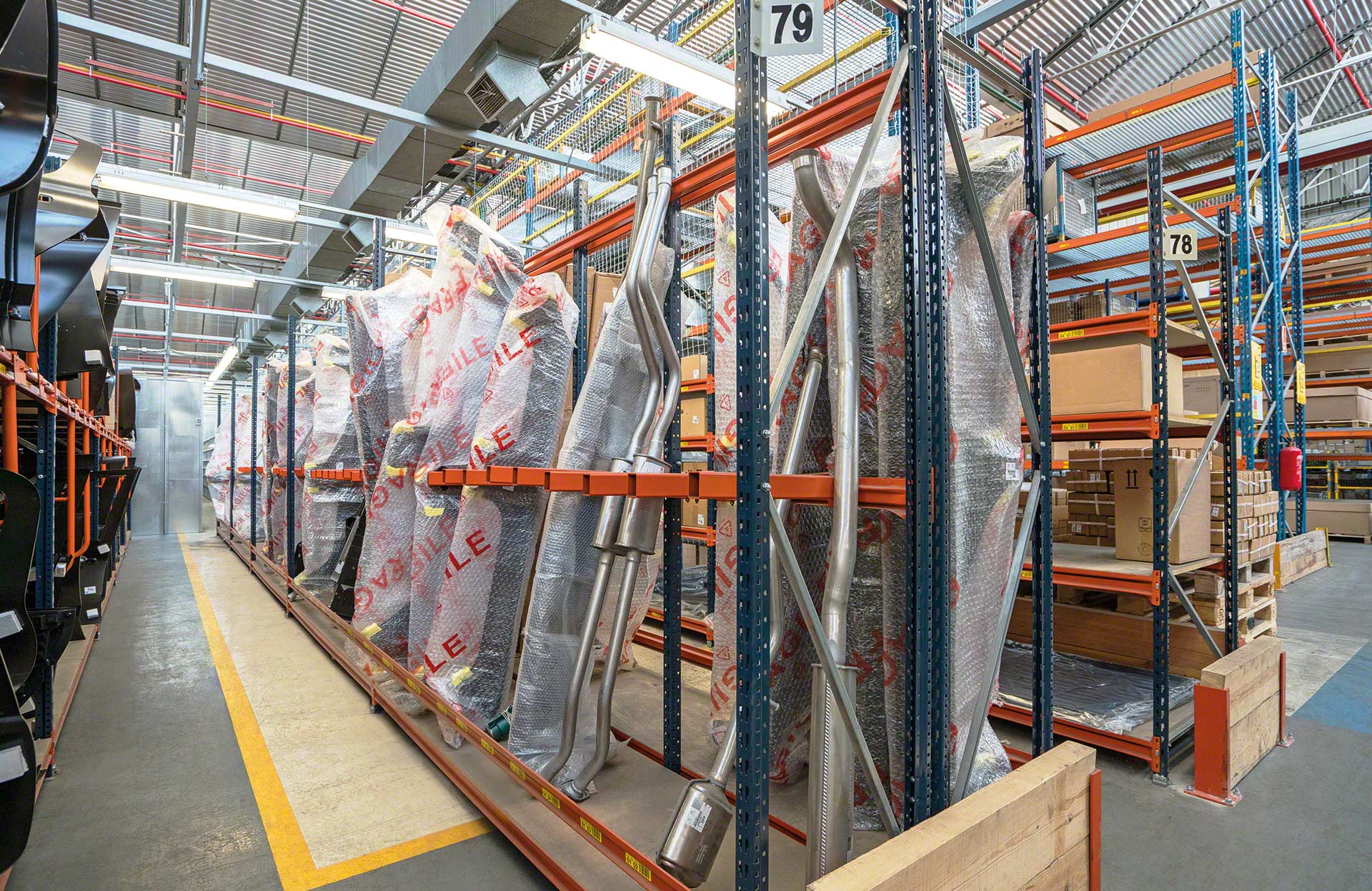

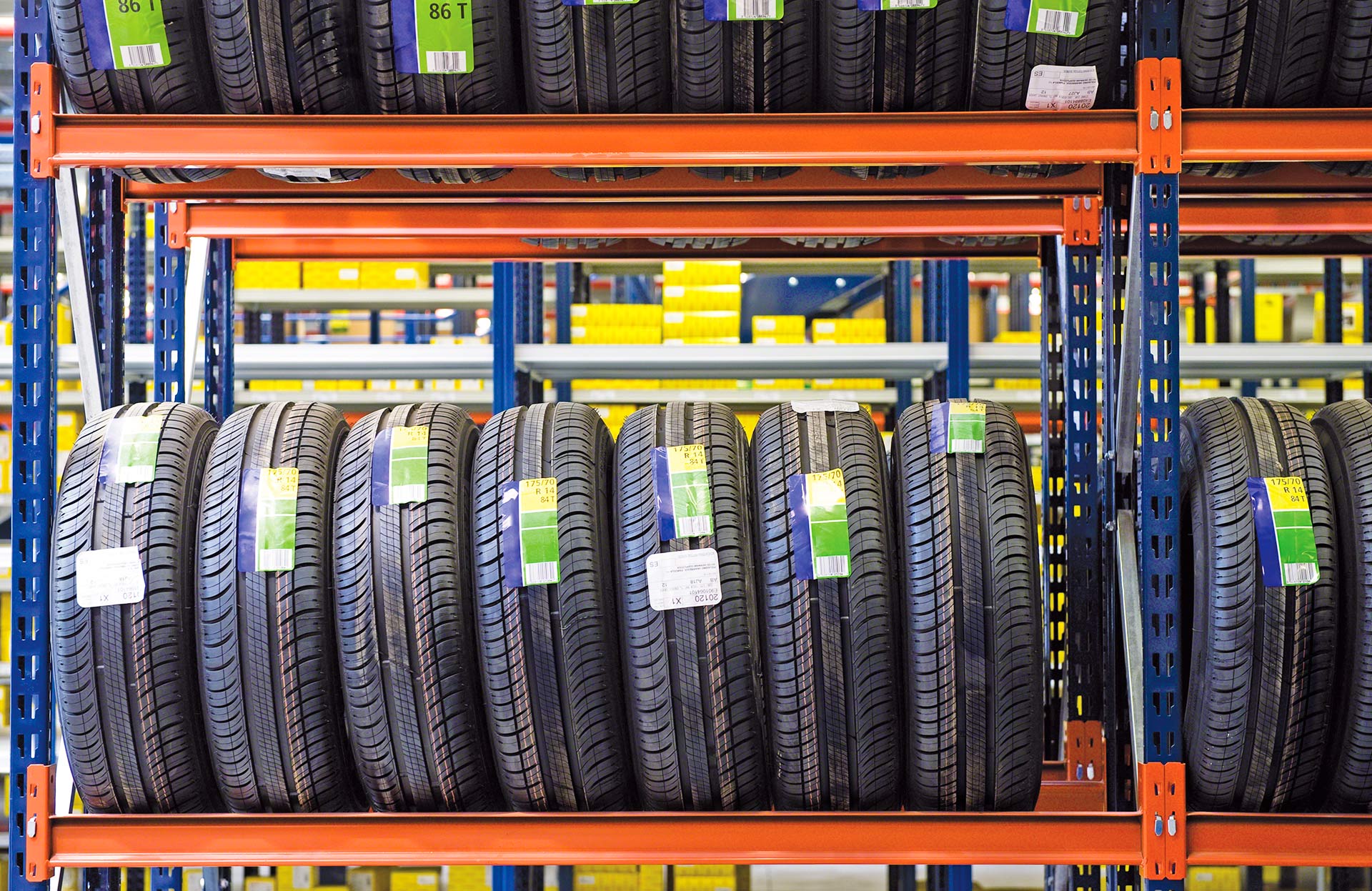

Rayonnage M7 avec uniquement des lisses

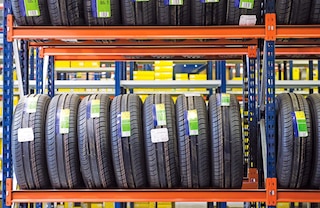

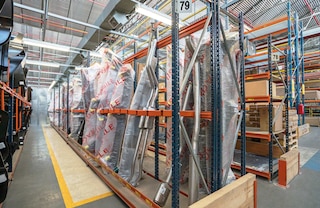

Stockage, sans étagères, de charges spéciales telles que des pneus ou des marchandises longues et rigides.

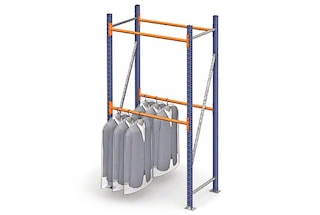

Module pour produits suspendus
Stockage suspendu de vêtements ou d’autres articles à l’aide de tringles ou de lisses-tringle.

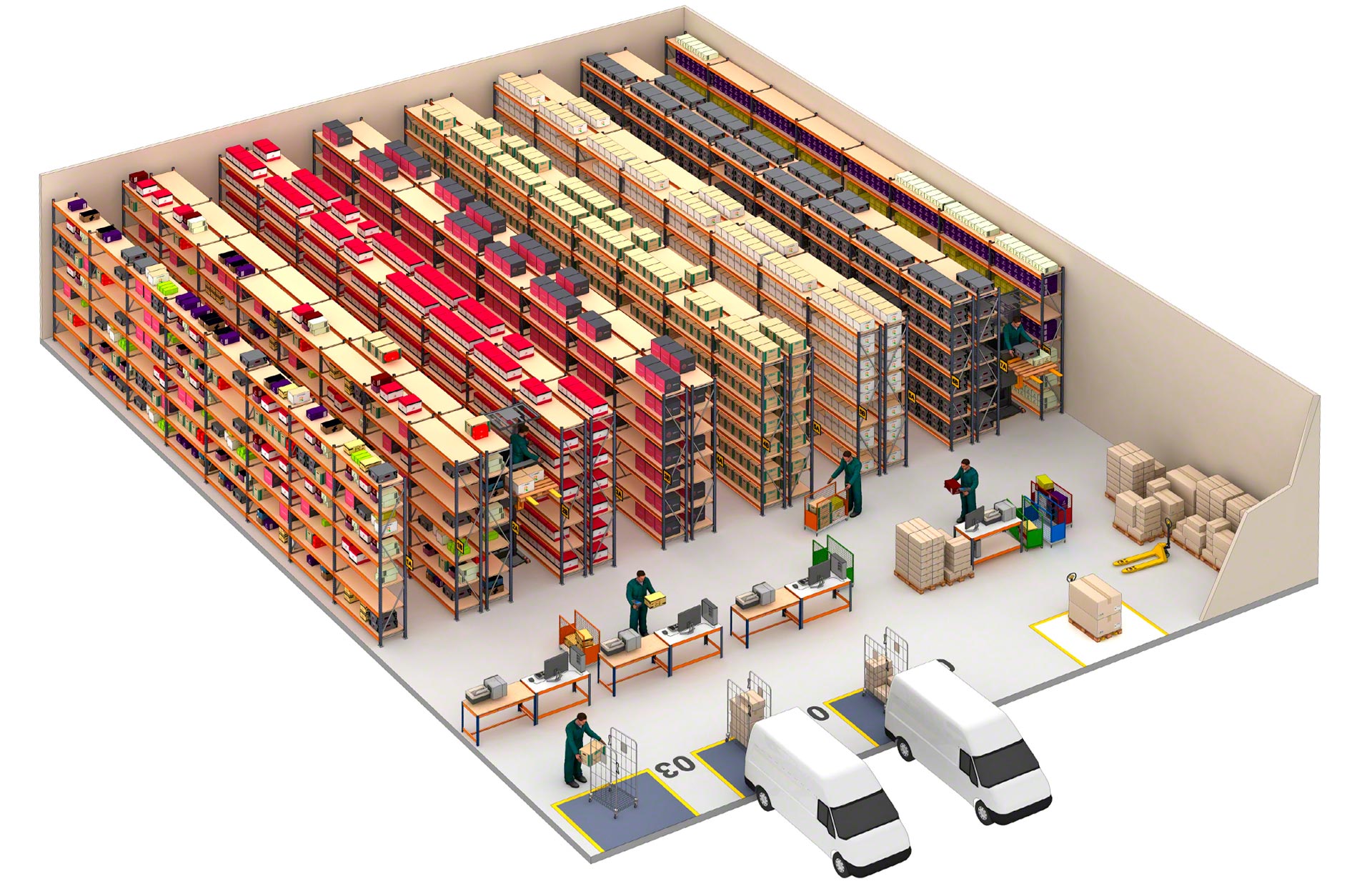

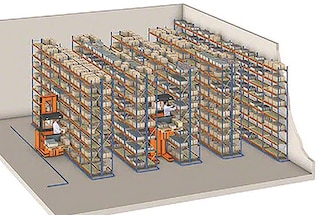

Rack M7 avec chariot préparateur de commandes

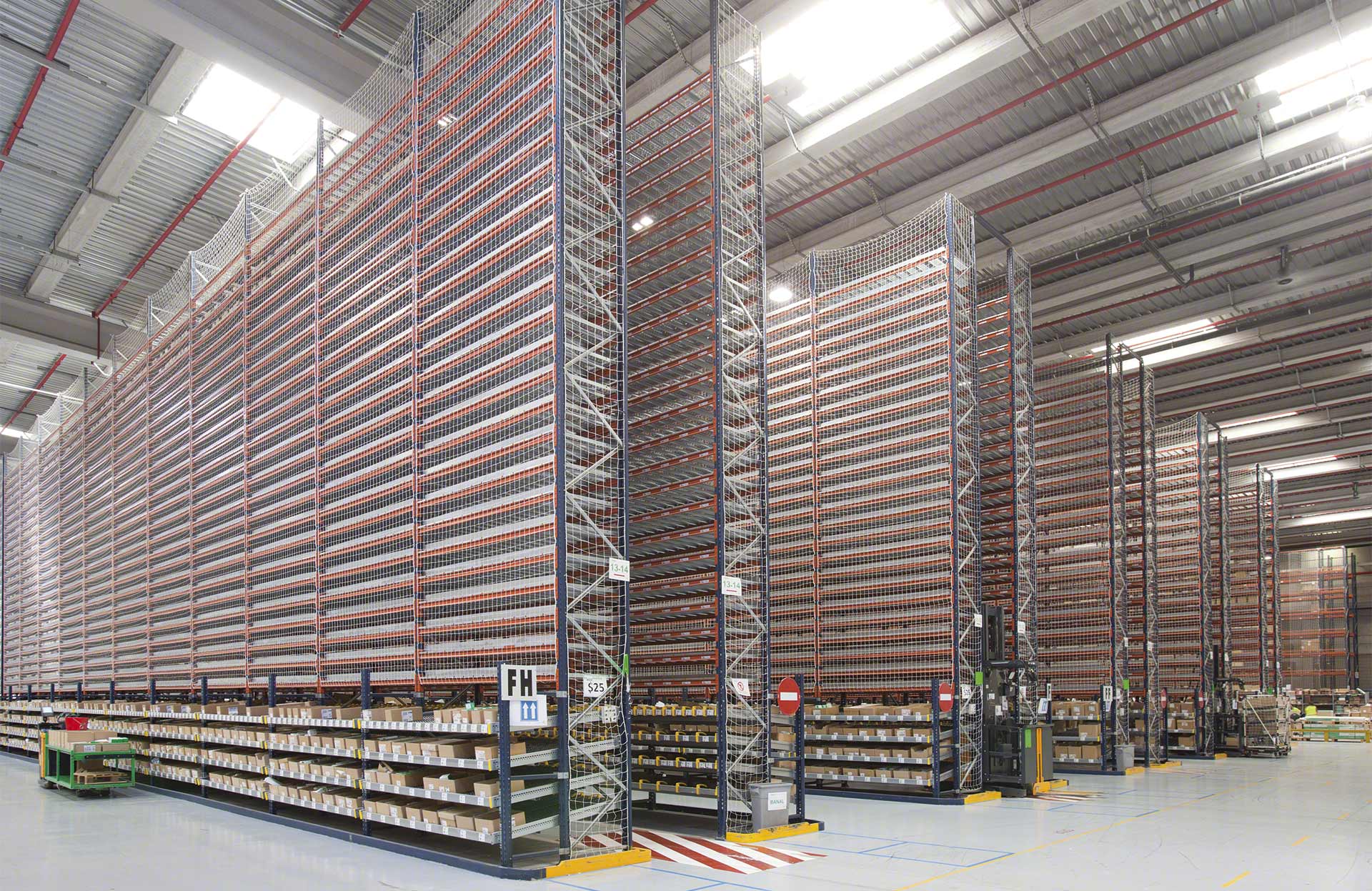

C’est un rayonnage M7 grande hauteur (jusqu’à 12 m) dont l’accès aux niveaux supérieurs se fait à l’aide d’un chariot préparateur de commandes.

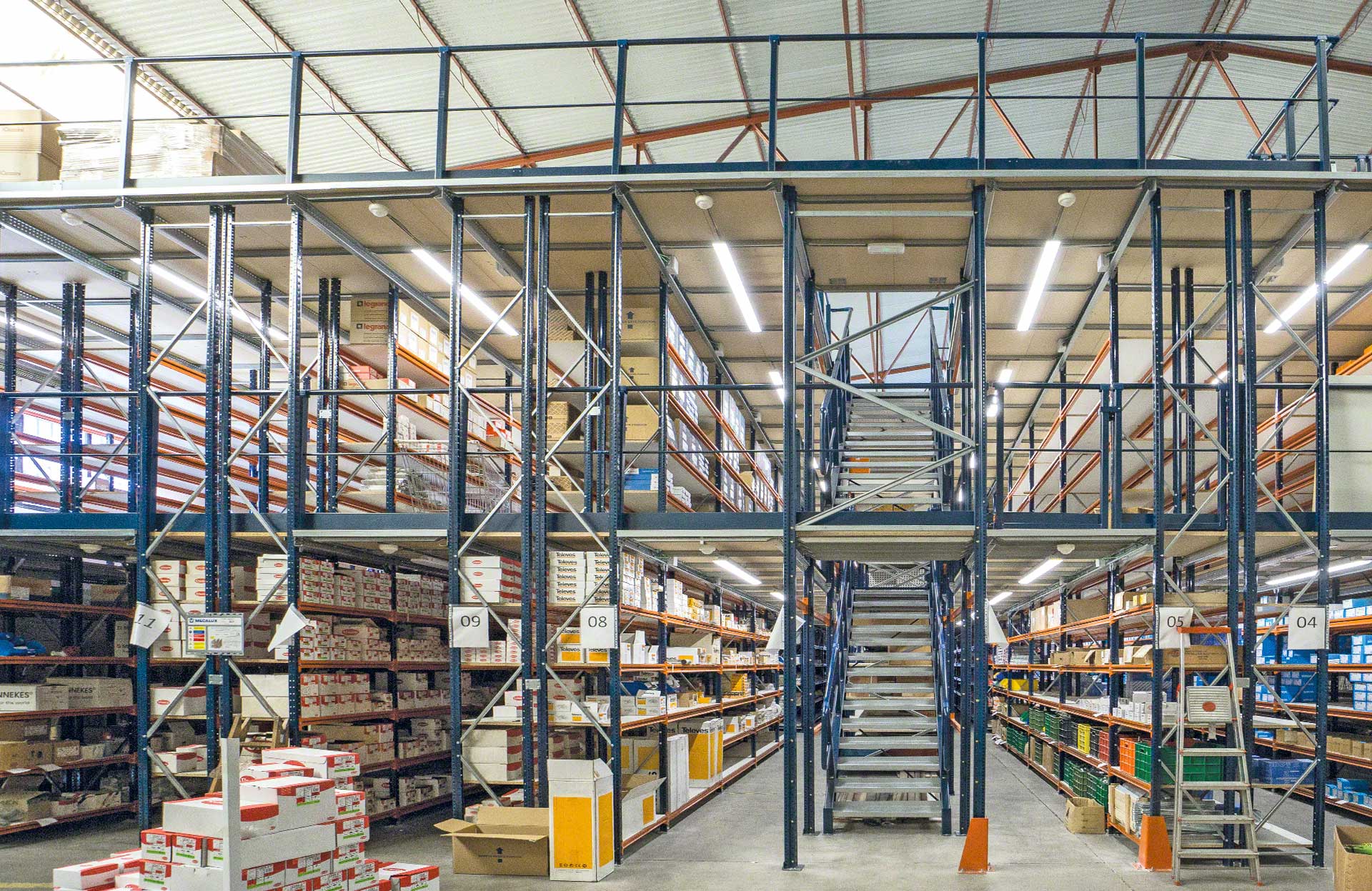

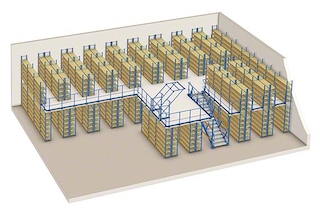

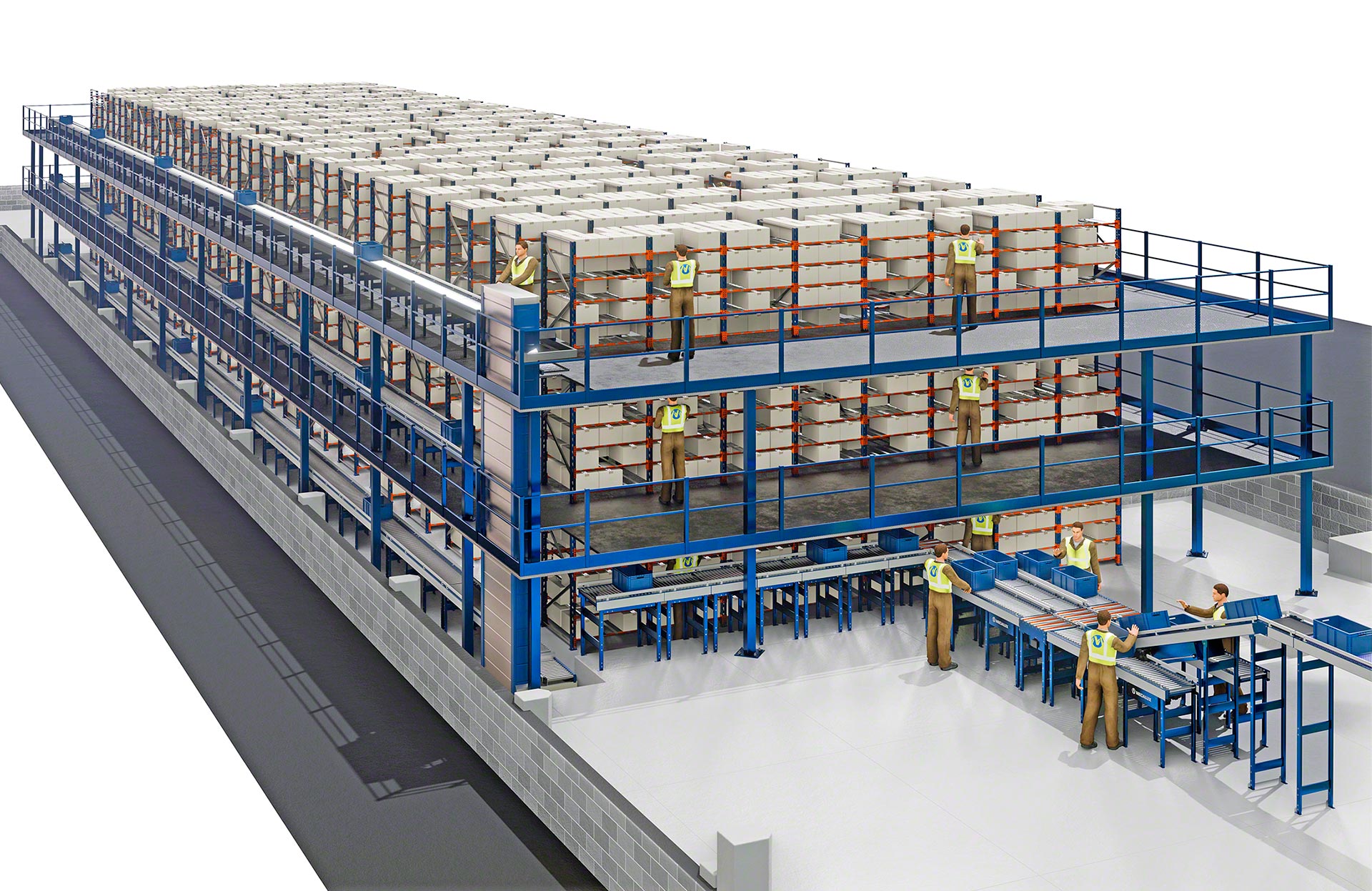

Rayonnage M7 avec passerelles surélevées

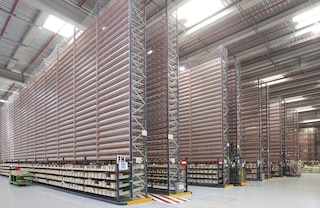

Il s’agit d’un rayonnage M7 grande hauteur (jusqu’à 20 m) dont l’accès aux niveaux supérieurs se fait à partir de passerelles surélevées.
Témoignages

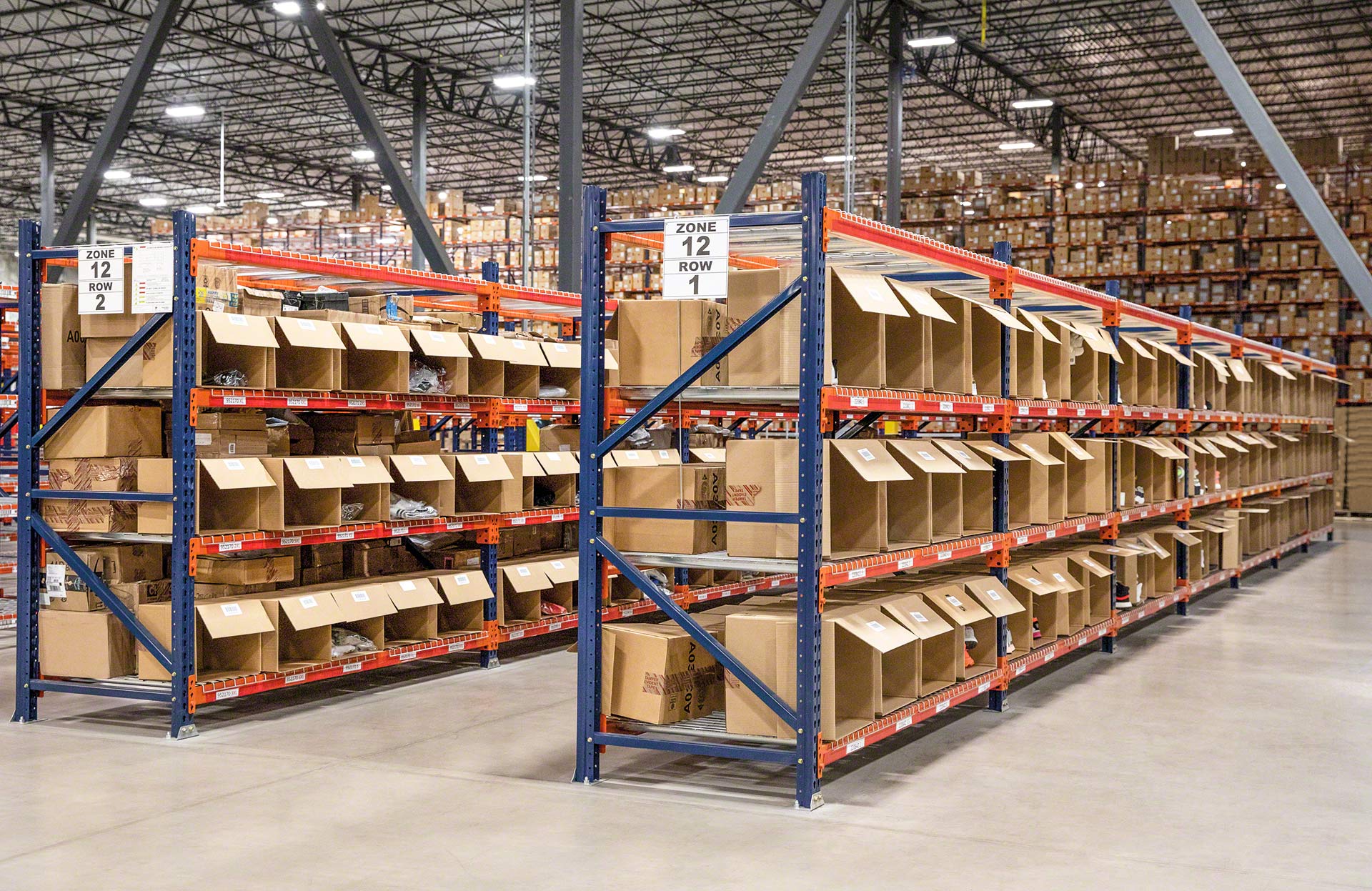

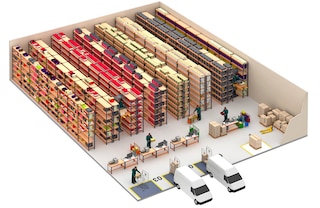

Les rayonnages M7 pour picking peuvent contenir un grand nombre d’articles et facilitent la préparation de commandes.
En savoir plus
Nous sommes très satisfaits des systèmes de stockage Mecalux. Nous disposons désormais de plus d’espace de stockage, de systèmes adaptés aux caractéristiques de nos produits, et d’une plus grande sécurité pour notre personnel.
En savoir plus
Les rayonnages nous aident à effectuer nos opérations avec rapidité, notamment la préparation de commandes. Les opérateurs introduisent et retirent plus rapidement les articles de leurs emplacements.
En savoir plus
Études de cas

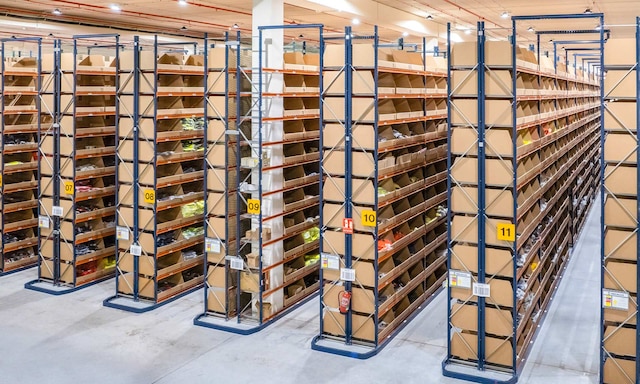

Würth Modyf : entrepôt vêtu d'innovation
Würth Modyf, spécialiste des vêtements de travail, uniformes d'entreprises et chaussures de sécurité modernise sa chaîne d'approvisionnement. L'entreprise a déménagé dans un nouvel entrepôt à Polinya (Barcelone) équipé du logiciel de gestion d'entrepôt Easy WMS de Mecalux. En savoir plus
L'entrepôt de Le Petit Vapoteur, fabricant français de cigarettes électroniques
Le Petit Vapoteur, spécialiste dans la vente en ligne de cigarettes électroniques, vient d'ouvrir, accompagnée par Mecalux, un nouvel entrepôt qu'elle a équipé de rayonnages pour picking avec des passerelles, soit trois niveaux au total. Ces solutions facilitent la préparation de 6 500 commandes par jour. En savoir plus

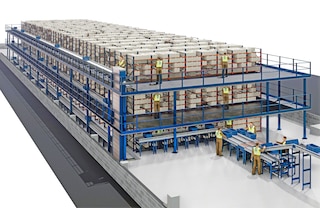

Puccini : une mezzanine équipée de rayonnages pour picking
Le fabricant de valises, sacs à main et articles de maroquinerie, Puccini, a doublé la capacité de son entrepôt de Skarbimierzyce (Pologne). Pour cela, elle a installé une mezzanine qui double la surface utile de stockage et l' a équipée de rayonnages pour picking M7 pour charges lourdes de Mecalux. En savoir plus
Composants du rayonnage métallique charge lourde M7
Les différents composants du rayonnage métallique charges lourdes M7 sont fabriqués à partir de matériaux de haute qualité, conférant au système la fiabilité et la sécurité caractéristiques des solutions de stockage de Mecalux.
La structure de base du rayonnage M7 comprend les échelles, les lisses et les étagères. Ces éléments apportent à l’ensemble la robustesse et la stabilité nécessaires pour stocker différents types de charges lourdes et encombrantes.
Les étagères constituent les surfaces planes sur lesquelles sont posées les marchandises à différents niveaux de stockage. Disponibles dans différents matériaux et finitions, elles reposent sur les lisses ou sur des supports dédiés.
Le rayonnage pour charges lourdes M7 comprends une série de composants de sécurité (certains de série, d’autres en option), qui garantissent la stabilité de l’installation tout en contribuant à prévenir les accidents susceptibles d’affecter les opérateurs ou les marchandises stockées.

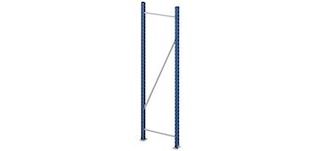

Échelles
Éléments verticaux formés de deux montants reliés entre eux par des diagonales, sur lesquelles viennent se fixer les lisses.

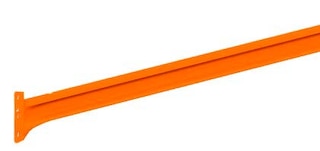

Lisses
Éléments horizontaux fixés aux montants par des connecteurs ou des griffes, sur lesquels sont posées les étagères. Il en existe deux types : lisses estampées et lisses soudées.

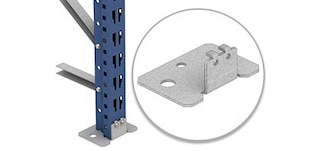

Pieds d’échelles
Les échelles reposent sur le sol grâce à des pieds situés aux extrémités inférieures des montants. Il existe deux types de pieds selon le modèle de montant.

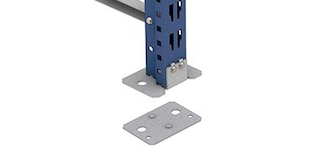

Plaques de nivellement
Elles permettent de niveler le rayonnage sur un sol irrégulier. Il existe des plaques adaptées à chaque type de montant et de différentes épaisseurs pour un nivelage plus précis.

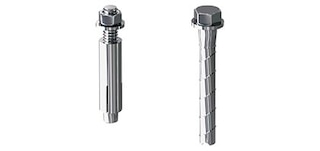

Ancrages
Ils fixent les montants des échelles au sol. Leur type dépend des contraintes auxquelles est soumis le rayonnage et des caractéristiques du sol.

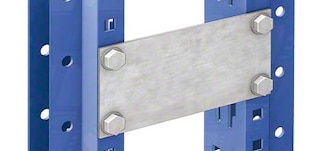

Unions d’échelles
Pièces en acier ayant pour fonction de relier entre eux les rayonnages doubles, améliorant ainsi la stabilité transversale.

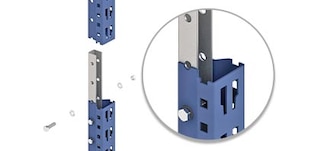

Éclisses d’échelle
Elles relient verticalement deux montants lorsque la hauteur de l’installation ne permet pas de poser des échelles avec des montants formés d’une seule pièce.

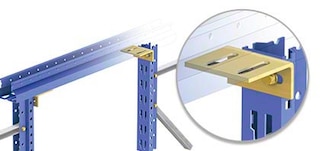

Unions portique
Ces pièces relient les rayonnages par le haut lorsque la hauteur impose de garantir une stabilité transversale de la structure. Elles sont utilisées lorsque la hauteur est sept fois supérieure à la profondeur.

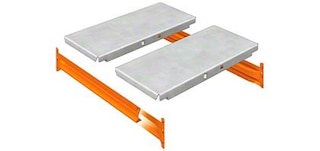

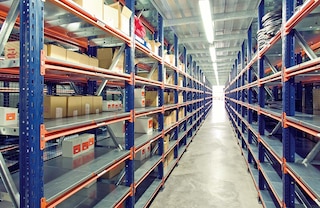

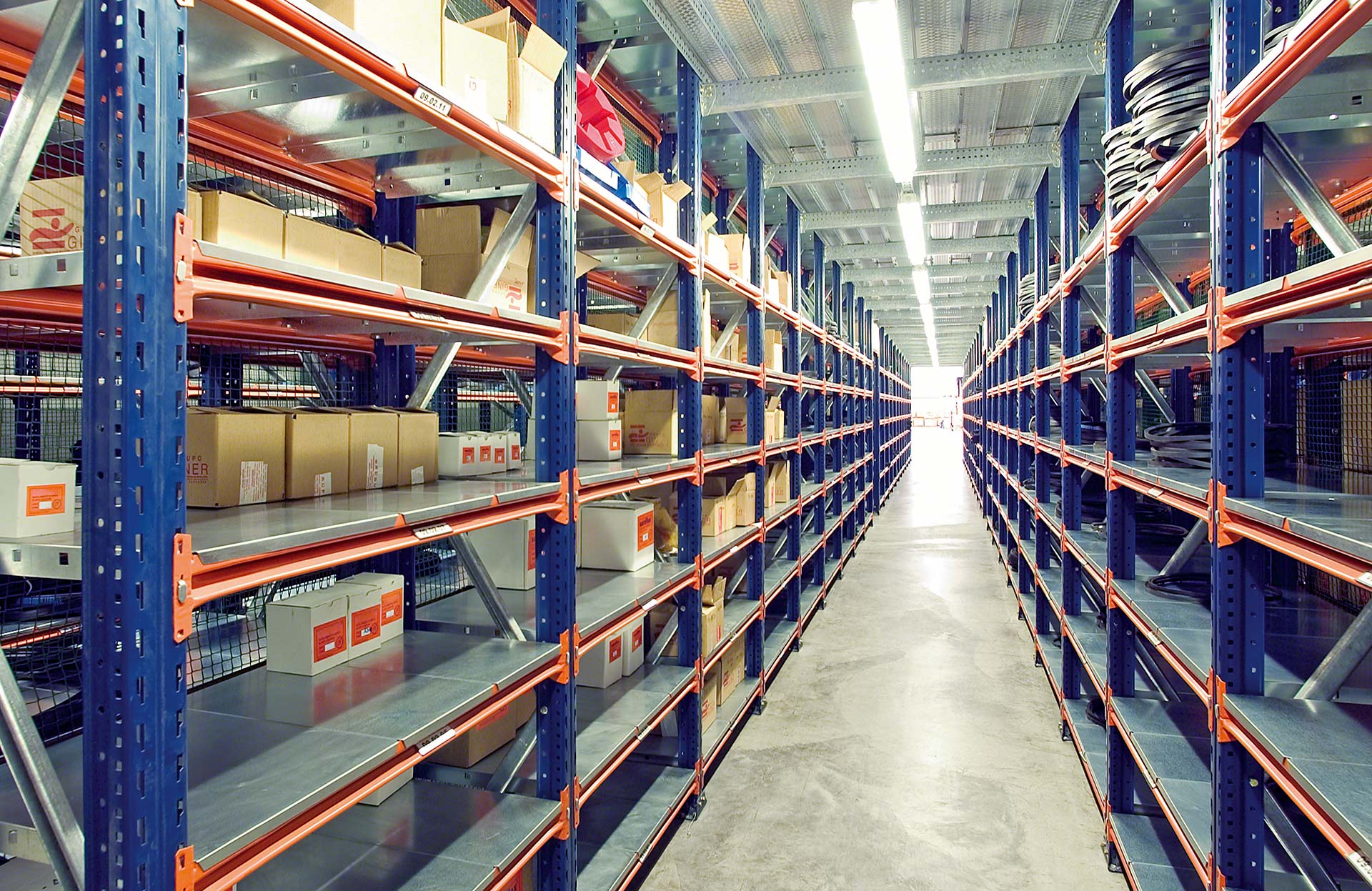

Panneaux galvanisés
Ils reposent sur les lisses pour former le niveau de stockage. Celui-ci est constitué de plusieurs panneaux dont la largeur varie en fonction de la longueur du niveau et du poids de la charge à stocker.

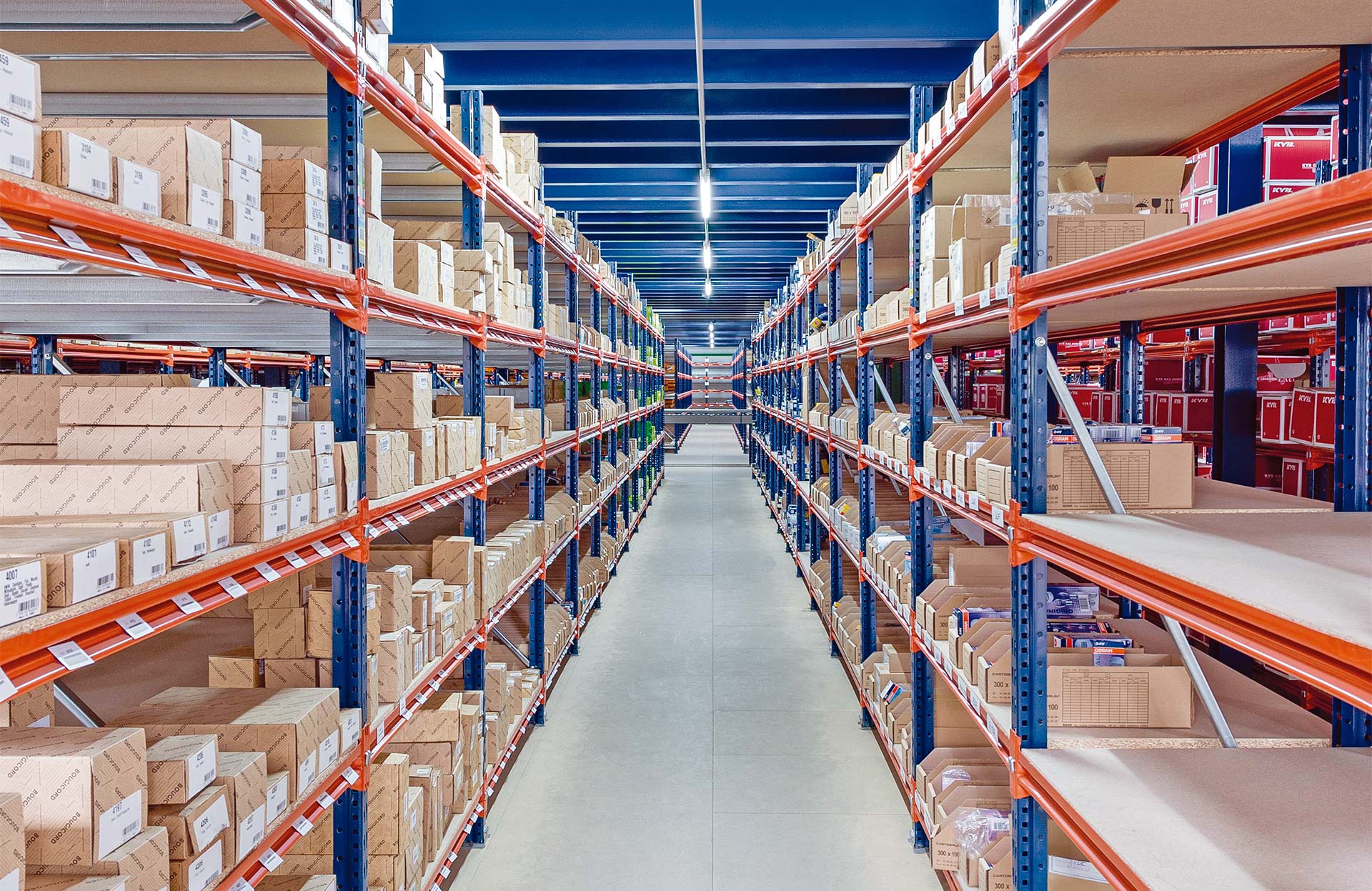

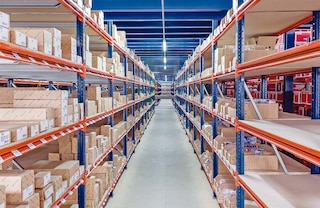

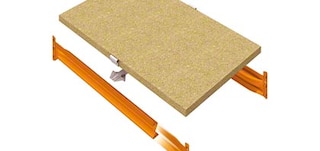

Panneaux agglomérés
Ils s’emboîtent entre les lisses du niveau et, leur épaisseur et dimensions sont adaptées au type de charge à supporter.

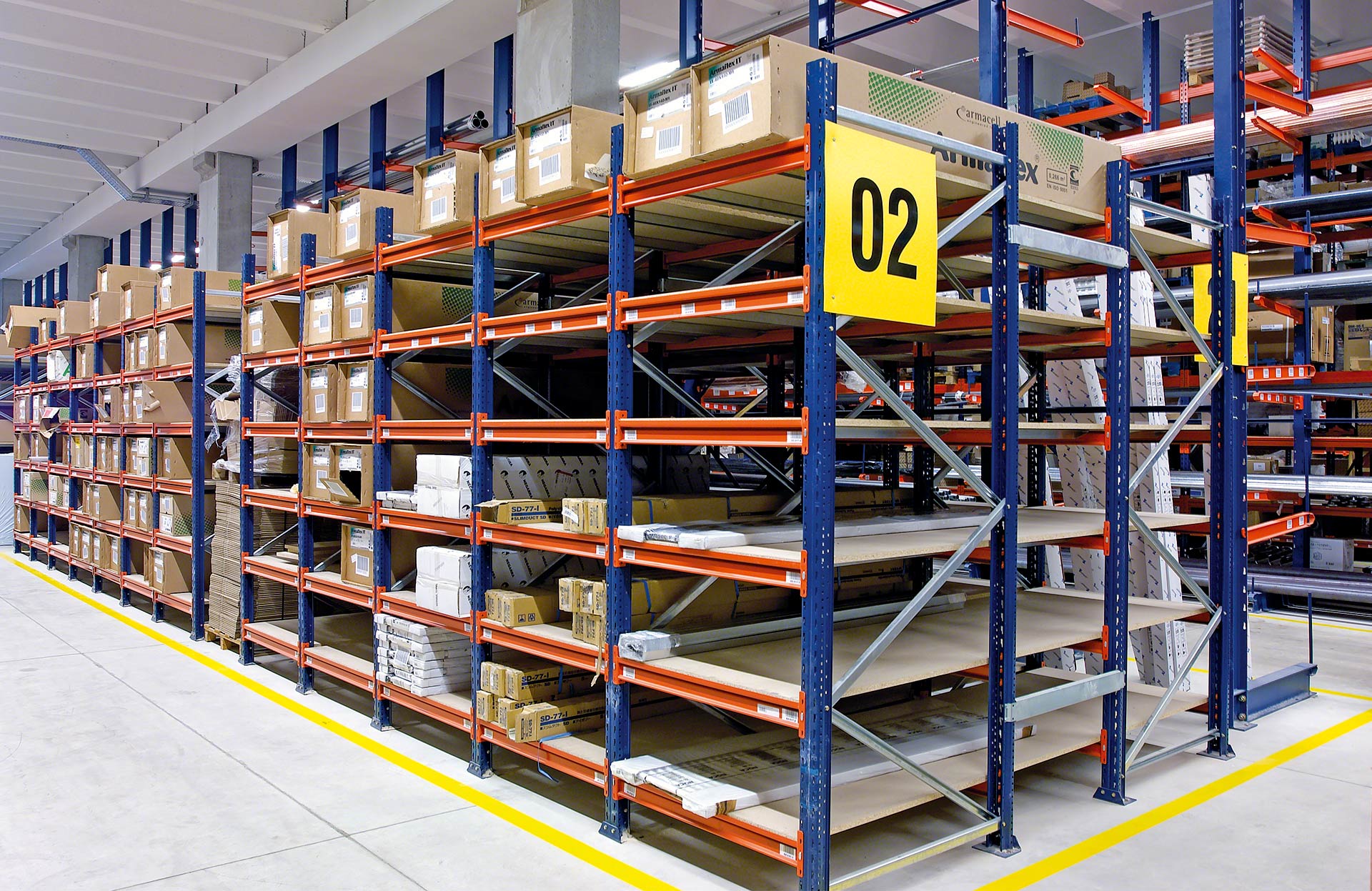

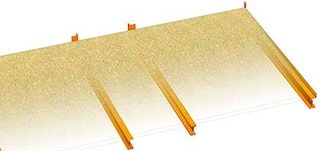

Panneaux en bois continus
Ils sont utilisés pour former des niveaux profonds à partir d’une seule pièce de bois. Deux lisses placées au centre viennent renforcer la structure.

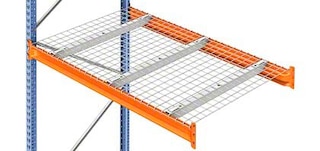

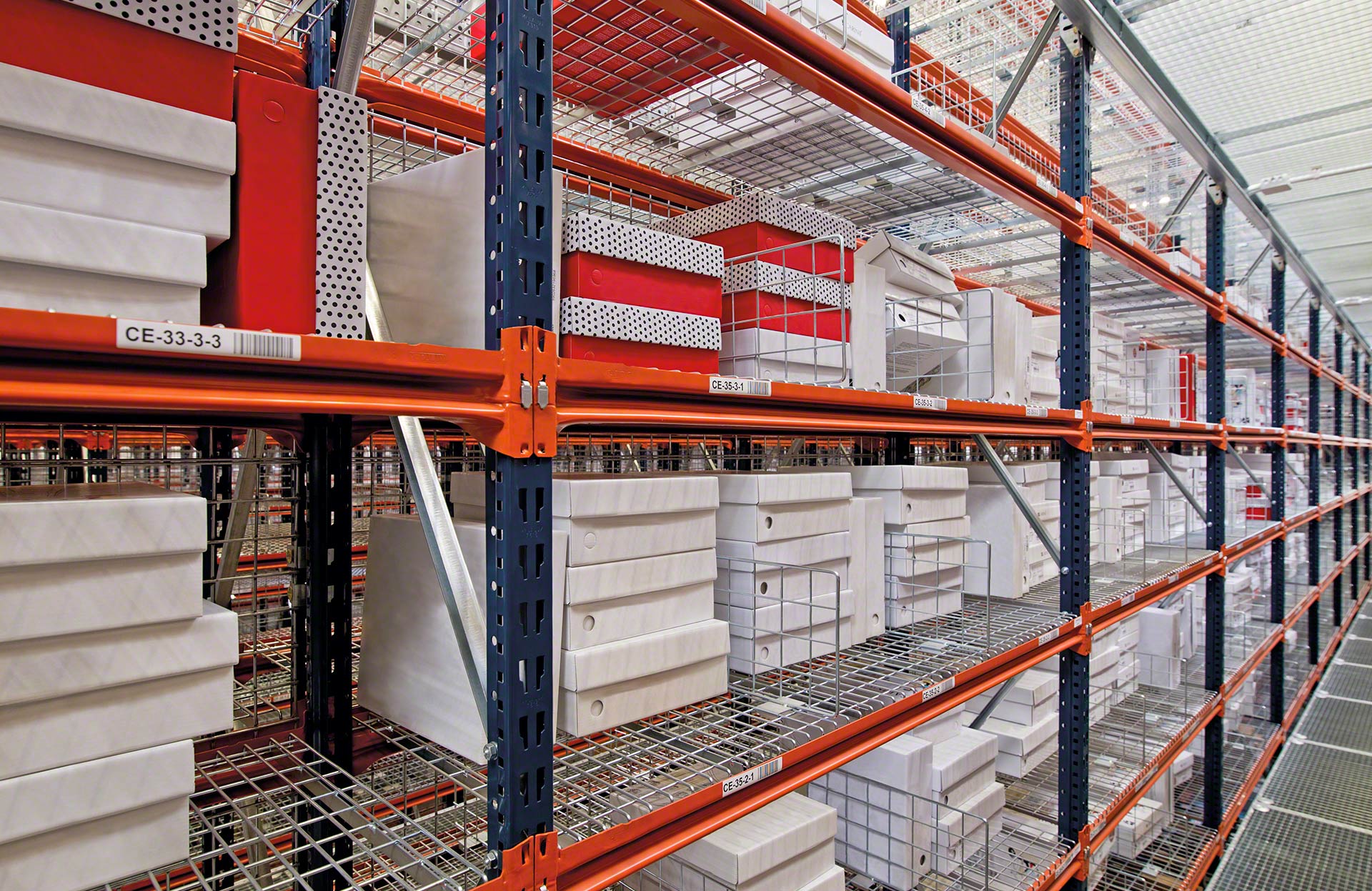

Panneaux grillagés
Dans ce cas, le niveau est constitué d’un grillage métallique rectangulaire soudée sur des traverses. Reposant sur les lisses, ils permettent la ventilation des marchandises stockées ainsi que le passage de l’eau en cas de déclenchement du système anti-incendie.

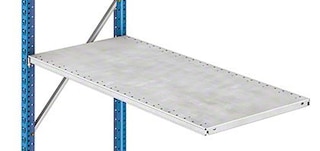

Panneaux HM
Fabriqués en tôle galvanisée d’une seule pièce, ils sont utilisés pour composer des niveaux sans lisses.

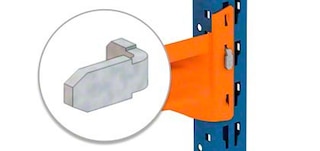

Goupille de sécurité
Pièce métallique permettant de verrouiller la connexion de la lisse au montant et empêchant tout détachement accidentel de la lisse.

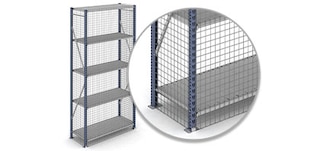

Fonds et côtés grillagés
Panneaux grillagés qui isolent le rayonnage pour protéger les marchandises, prévenir les chutes de produits ou les mélanges entre niveaux.

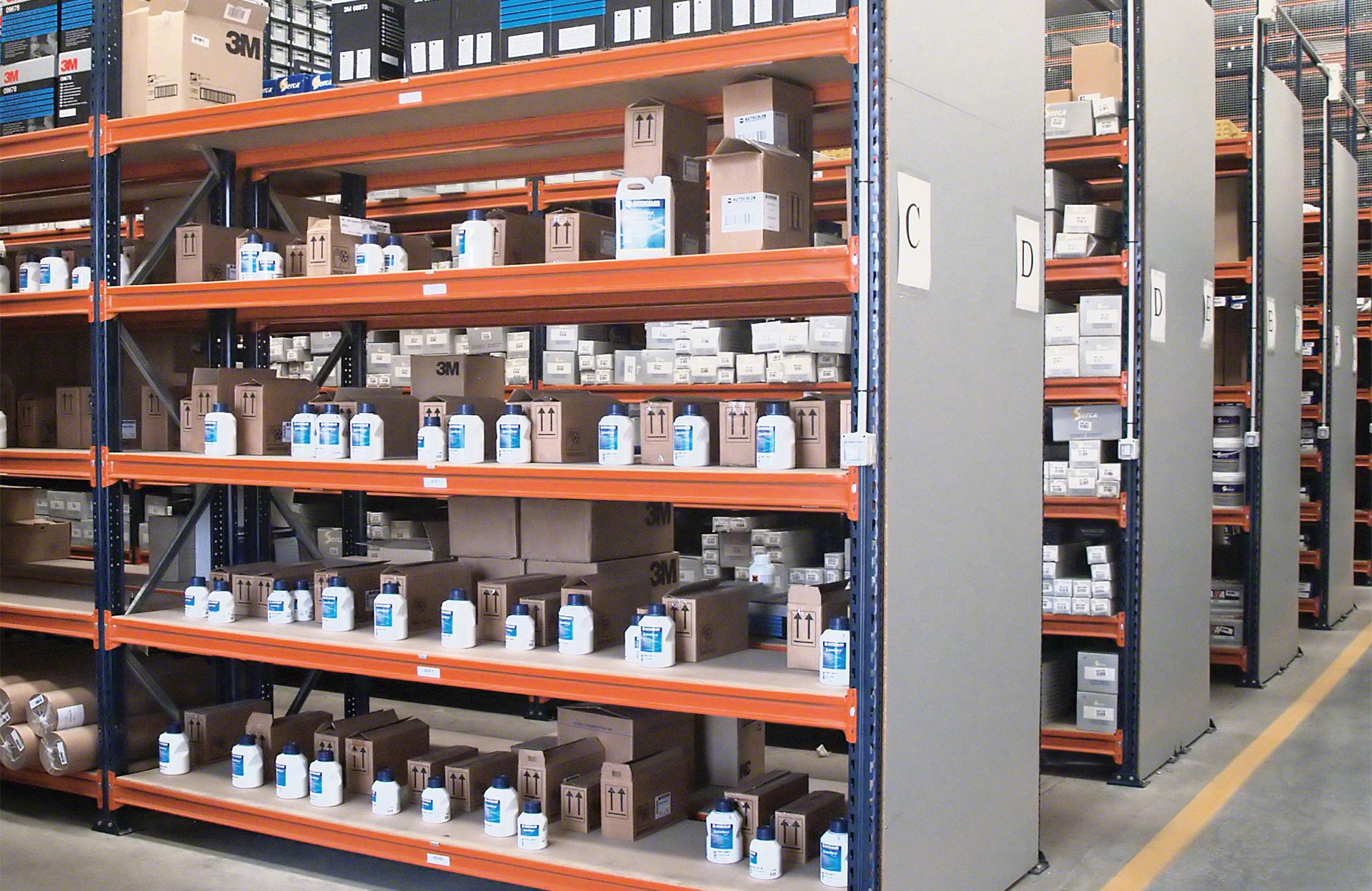

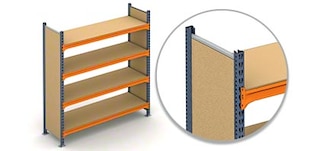

Panneaux latéraux en bois
Panneaux empêchant la chute ou le mélange des produits stockés. Ils offrent une meilleure finition esthétique au rayonnage.

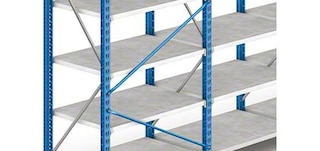

Contreventements verticales
Profilés tubulaires aux extrémités renforcées qui garantissent la stabilité longitudinale lorsque les niveaux du rayonnage sont formés à partir de panneaux HM.

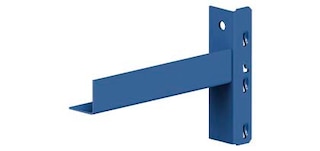

Lisses HD
Elles renforcent la rigidité et la stabilité longitudinale des rayonnages de grande hauteur composés à partir de panneaux HM (sans lisses). Elles permettent également d’augmenter la capacité de charge des panneaux.

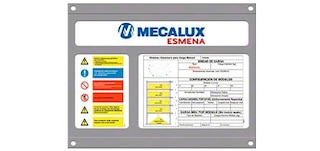

Plaque de charge
Située dans une zone visible aux extrémités du rayonnage, elle indique les caractéristiques techniques de l’installation (poids maximum, hauteur, etc.).
Accessoires pour le rayonnage charge lourde M7
Le rack de stockage charge lourde M7 de Mecalux peut être équipé de divers accessoires pour davantage de polyvalence

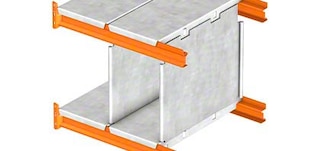

Séparateurs pour panneaux galvanisés
Disposés entre deux panneaux du niveau supérieur et deux panneaux du niveau inférieur, ils permettent de créer des compartiments au sein d’un même niveau. Ils peuvent être déplacées latéralement pour modifier la taille de l’emplacement.

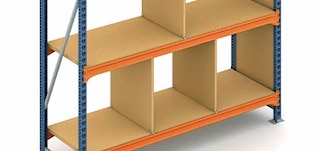

Séparateurs en panneaux de bois
Unis à leurs panneaux respectifs à l’aide de deux fixations supérieures et inférieures, ils permettent de compartimenter un niveau.

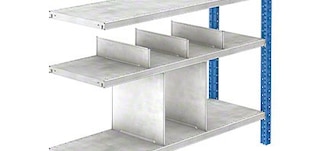

Séparateurs en panneaux HM
Ils s’emboîtent dans les rainures des panneaux et peuvent être fixés soit aux panneaux supérieur et inférieur (divisant ainsi le niveau sur toute sa hauteur), ou uniquement au panneau inférieur.

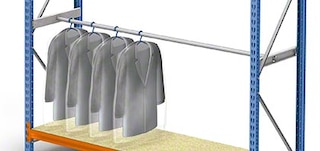

Tringles
Simples ou doubles, elles servent à stocker des produits suspendus sans dépasser la limite du fond de l’échelle.

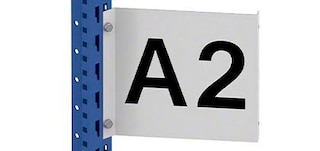

Panneaux latéraux d’identification
Plaques rectangulaires en métal fixées aux extrémités du rayonnages pour être visibles et les identifier à l’aide de numéros ou de lettres.

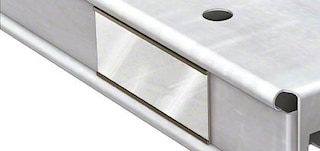

Étiquettes magnétiques
Dotées d’un côté aimanté, elles se fixent sur la face avant des panneaux HD pour identifier les niveaux, les compartiments ou les produits stockés.
Catalogues
Manuel de sécurité en entrepôt
Fonctionnement, utilisation, inspection et maintenance des racks à chargement manuel
TéléchargementFoire aux questions
Le rayonnage industriel pour charge lourde et mi-lourde est un système de stockage manuel conçu pour les marchandises de poids important et/ou encombrantes. Il est également courant pour les marchandises de poids moyen.
La charge maximale supportée par le rayonnage lourd M7 varie en fonction de la configuration choisie (type de lisse et d’étagère, etc.). Les configurations les plus robustes peuvent supporter plus de 1 000 kg par niveau.
Le rack semi-lourd M7 pour picking est disponible en différentes configurations pour répondre à des exigences très variées. Les hauteurs disponibles vont de 1 000 à 3 000 mm, les longueurs de 1 000 à 2 700 mm et les profondeurs de 400 à 1 200 mm (des profondeurs plus importantes sont possibles en ajoutant des montants ou en doublant l’échelle).
Oui. Le rayonnage mi-lourd M7 de Mecalux peut atteindre une hauteur de 20 m. Dans les installations dont la hauteur ne dépasse pas 12 m, l’accès aux niveaux supérieurs peut se faire à l’aide d’un chariot de préparation de commandes. En revanche, au-delà de 12 m, il est nécessaire d’installer un système de passerelles surélevées.
Si vous souhaitez acheter un rayonnage lourd M7, vous pouvez contacter Mecalux par téléphone ou via le formulaire disponible au bas de cette page. Vous pouvez également acheter un rayonnage lourd M7 sur Logismarket, la boutique en ligne de Mecalux.
La polyvalence du rack M7 permet de stocker un large éventail de charges mi-lourdes ou lourdes, telles que des petites pièces, des produits en vrac, des bacs et colis, des vêtements suspendus, des pneus ou encore des articles volumineux ou de dimensions spéciales.
Oui, grâce aux différentes configurations possibles. Par exemple, le modèle dont les niveaux sont formés uniquement par des lisses convient parfaitement aux articles cylindriques de grande dimension, comme les pneus ou les jantes. De même, l’ajout de tringles simples ou doubles permet de stocker des vêtements suspendus.
Le montage du rayonnage M7 de Mecalux est simple, rapide et totalement sécurisé. En quelques étapes seulement, la structure est entièrement assemblée et prête à l’emploi.
Oui. La hauteur des étagères du rack M7 peut être ajustée tous les 50 mm, ce qui facilite l’adaptation des emplacements à chaque type de marchandise stockée.
Oui. Le rayonnage M7 est une solution de stockage 100 % évolutive qui peut être facilement agrandie par l’ajout de modules supplémentaires, disponibles dans les dimensions standards du rack.
